Создание и настройка VPN-подключения на Windows 7

Опубликовано | 21 апреля 2017

Использование сетей VPN в наше время стало неотъемлемой частью работы с интернетом. Разнообразные технологии и спецификации виртуальных частных сетей используются как огромными интернациональными корпорациями, так и отдельными пользователями. Некоторые провайдеры даже предоставляют интернет-услуги на основе VPN-серверов. Так или иначе, подключение к имеющимся или настройка собственных VPN — дело несложное, но очень нужное. Всё, что с ним связано, наглядно рассматривается на примере системы Windows 7.

Что такое VPN-подключение

VPN (аббревиатура с английского для «виртуальная частная сеть») — это общепринятое название нескольких технологий, позволяющих создавать сетевые соединения поверх существующих. VPN часто используются в закрытых корпорациях для ограничения доступа к корпоративной сети. Так, внутренняя сеть создается на основе существующей внешней сети (чаще всего — интернет).

VPN-подключение

Упрощённая схема-иконка, символизирующая VPN-подключение

Таким образом, обмен данными производится с помощью технологий Internet, в то время как корпоративная сеть (VPN) имеет закрытый доступ только для сотрудников. При этом сотрудники могут находиться в разных частях земного шара. «Закрытость» доступа осуществляется благодаря криптографическим технологиям, таким как шифрование, аутентификация и/или инфраструктура открытых ключей.

Обобщённая структура VPN показана на рисунке ниже.

Структура VPN

На схеме с помощью линий и иконок показано, как обычно выглядит структура VPN

Итак, два региональных отделения, главный офис, а также отдельные сотрудники подключены к общей сети. При этом связь между ними осуществляется посредством Internet-технологий, а средства защиты информации позволяют ограничить доступ несанкционированных пользователей или вовсе закрыть его.

Отдельному пользователю VPN-технологии могут пригодиться и для личных целей. Например, если подключиться к отдаленному VPN-серверу, можно обойти географические ограничения некоторых веб-ресурсов. То есть, сделать вид, что вы находитесь в другой стране. Кроме того, таким же образом осуществляется сокрытие местоположения пользователя. Эти действия законом не ограничены, но доступ к некоторым сайтам для таких сетей закрыт.

Помимо приведённых выше примеров, VPN сегодня используется некоторыми провайдерами для объединения пользователей в группы. Это позволяет подключать несколько компьютеров к одному и тому же IP-адресу. Таким образом, производится экономия средств на аренде Internet-адресов, а значит, и стоимость услуг подключения падает. При этом данные, передаваемые пользователями, остаются зашифрованными.

Как подключить и настроить VPN-службы на Windows 7

Настроить VPN-подключение на Windows 7 довольно просто. Вам не понадобится никакого дополнительного программного обеспечения. Просто следуйте инструкциям.

  1. Первым делом войдите в «Центр управления сетями и общим доступом»: откройте «Пуск» и выберите «Панель управления». В открытом окошке вы увидите кнопку входа в «Центр…». Выберите «Настройка нового подключения…».
    Центр управления сетями и общим доступом

    В Центре управления сетями и общим доступом нажмите «Настройка нового подключения или сети»

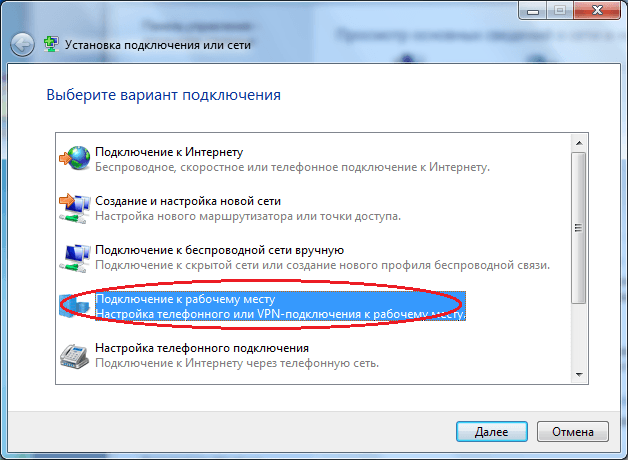

  2. Из списка выберите «Подключение к рабочему месту». В этом пункте содержится настройка именно VPN-соединения.
    Выбор варианта подключения

    Выберите в списке вариантов подключения к сети «Подключение к рабочему месту»

  3. Программа спросит: «Как выполнить подключение?». В нашем случае необходимо выбрать первый вариант. Затем нажмите «Далее». Кстати, в этом окне вы можете ознакомиться с данными корпорации Майкрософт о VPN (нажмите на ссылку в нижней части экрана).

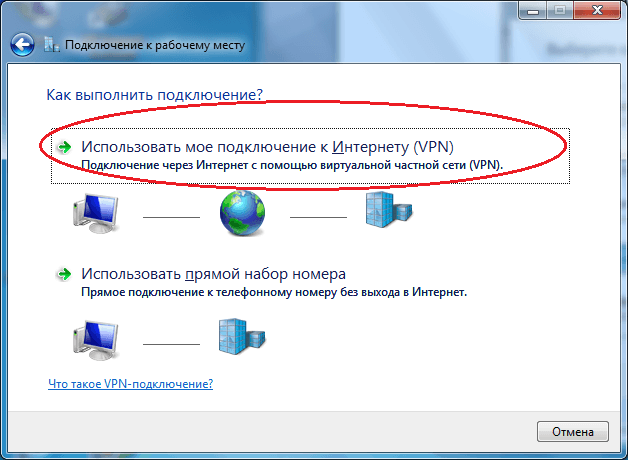

    Как выполнить подключение

    Когда система спросит, как выполнить подключение, выберите пункт «Использовать мое подключение к Интернету (VPN)»

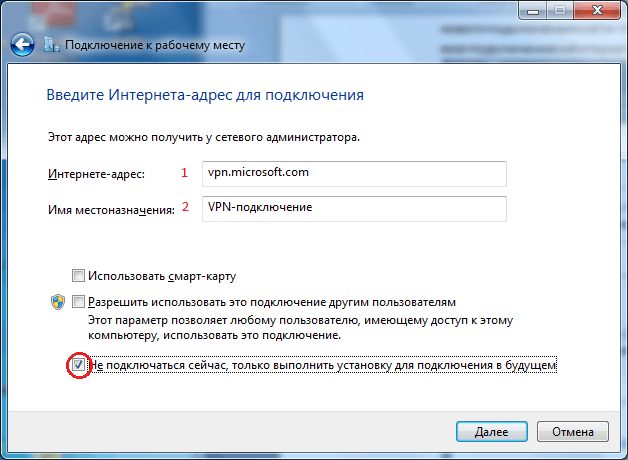

  4. Перед вами появится окошко заполнения данных о подключении. В строке «Интернет-адрес» необходимо указать ссылку на VPN-сервер. Узнать её можно у вашего провайдера и/или администратора. «Имя местоназначения» вы можете ввести любое. Кроме того, нужно поставить галочку напротив «Не подключаться сейчас…». Когда всё будет готово, нажмите «Далее».
    Данные о подключении

    Введите необходимые данные о VPN-подключении: интернет-адрес, имя местоназначения. Их можно узнать у провайдера

  5. Теперь нужно ввести логин и пароль на подключение к VPN-сети. Если не уверены в их правильности, обратитесь к администратору (провайдеру). Кроме того, для удобства доступа к серверу VPN можно указать его домен. Если вы просто настраиваете Интернет-подключение к провайдеру, оставьте поле пустым. Теперь нажмите кнопку «Создать».

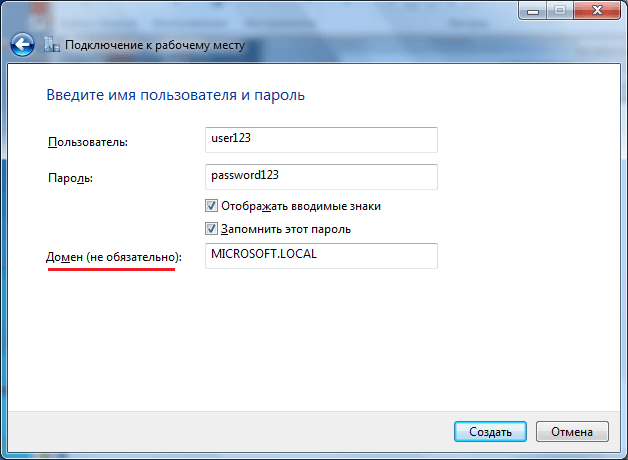

    Имя пользователя и пароль

    Введите свои логин и пароль в соответствующие поля при подключении к рабочему месту

  6. Появится сообщение о готовности подключения. Просто нажмите «Закрыть».

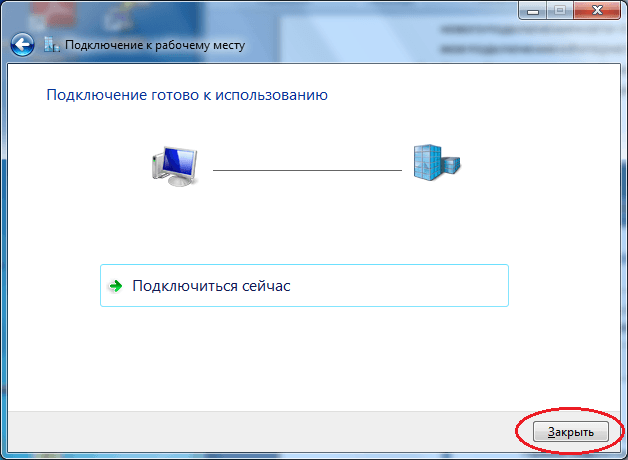

    Подключение готово

    Закройте окно сообщения о готовности VPN

  7. В открытом ранее окне «Центра…» нажмите на «Изменение параметров адаптера».

    Изменение параметров адаптера в центре управления сетями

    В центре управления сетями нажмите на «Изменение параметров адаптера»

  8. Перед вами откроется окошко, в котором содержатся данные о доступных подключениях. Новосозданное подключение называется как указанное вами ранее «Имя местоназначения». Нажмите на нём правой кнопкой мыши. Если хотите, можете создать ярлык этого подключения на рабочем столе. Это облегчит доступ к сети. Затем выберите «Свойства»: перед началом использования VPN необходимо кое-что изменить.

    Свойства подключения

    Создайте ярлык подключения, если хотите, а затем войдите в его свойства

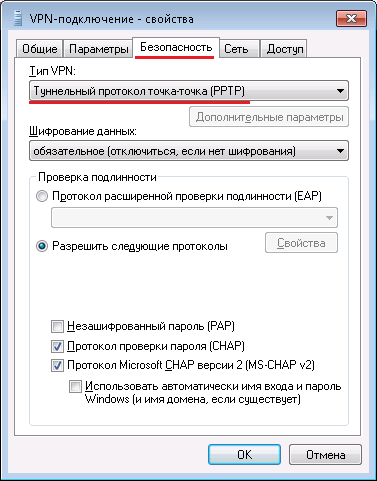

  9. Теперь будьте внимательны. В небольшом окошке «Свойства» вашего подключения переключитесь на вкладку «Безопасность». Выберите тип сети VPN, который зависит от специфики оной. Обратитесь к администратору или провайдеру за этими данными. Например, если вы хотите подключиться к какому-либо отдалённому серверу, тип подключения обычно выбирается «PPTP». Но это только пример. Обязательно уточните правильность выбора.

    Тип VPN

    Выберите соответствующий тип сети VPN; если вы его не знаете, обратитесь к своему провайдеру или администратору

  10. Обратите внимание, что на этой же вкладке находится выпадающий список «Шифрование данных». Вы можете выбрать пункт, который устраивает лично вас. Но это не гарантирует бесперебойной работы подключения. Такие данные тоже следует уточнять у администратора.
  11. Перейдите на вкладку «Сеть». Здесь снимите галочку с пункта «Протокол Интернета версии 6…», чтобы увеличить скорость передачи данных, ведь, скорее всего, он не используется на вашем VPN-сервере (если только не указано обратное). Теперь единожды щёлкните на «Протокол Интернета версии 4…» и выберите его «Свойства».

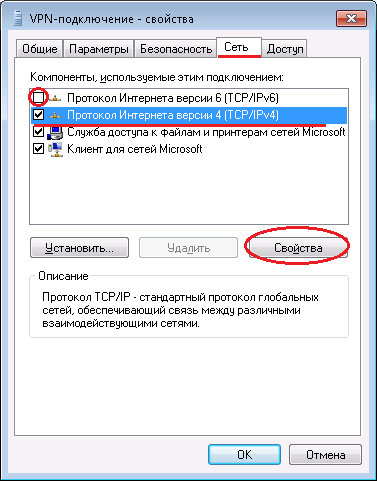

    Свойства VPN-подключения

    Нажмите «Свойства», установив курсор на «Протокол Интернета версии 4…»

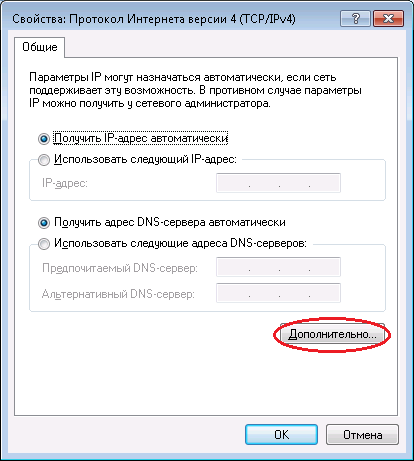

  12. В открывшемся окошке выберите «Дополнительно…» Не следует менять адреса DNS-серверов здесь, так как мы установим их далее в соответствии с вашим VPN.
    Дополнительно

    Щёлкните «Дополнительно…», чтобы перейти в доп. меню

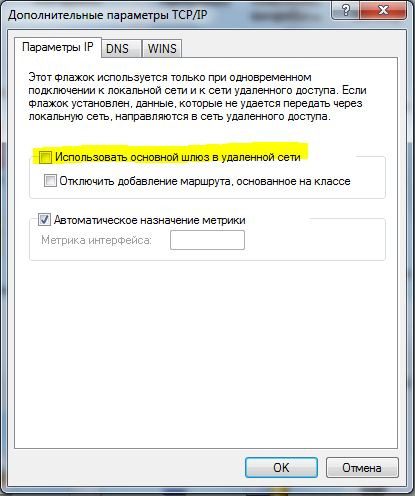

  13. В окне «Дополнительных параметров TCP/IP» на вкладке «Параметры IP» уберите галочку со слов «Использовать основной шлюз в удалённой сети». Если этого не сделать, интернет-трафик будет проходить через VPN-сервер, что понизит скорость передачи данных.

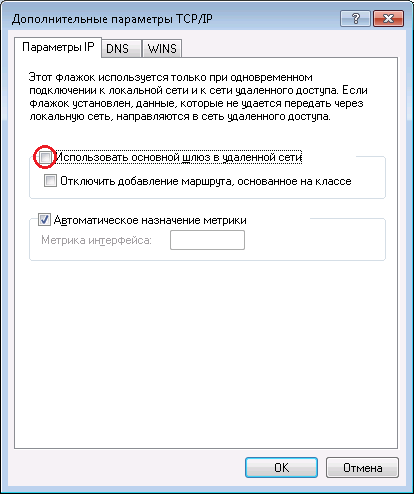

    Дополнительные параметры TCP/IP

    Уберите галочку с «Использовать основной шлюз в удалённой сети», чтобы увеличить скорость соединения

  14. Если вы просто подключаетесь к удалённому серверу, перейдите на вкладку DNS. В графе «DNS-суффикс подключения» впишите предоставленный администратором суффикс. Таким образом, вам не придётся вводить его каждый раз для перехода на определённый сайт.
  15. Во всех открытых ранее окошках нажимайте «ОК». VPN-соединение готово к использованию! Можете запускать его с «Рабочего стола», если создали ярлык ранее.
    VPN-подключение готово

    Ваше VPN-подключение готово к использованию!

Видео: как установить VPN и подключиться к нему в Windows 7

Возможные проблемы при подключении

Существует ряд ошибок, из-за которых VPN-подключение может не работать или работать неправильно. Но прежде, чем мы перейдем к их описанию, ознакомимся с самой распространённой проблемой: при включении VPN пропадает Интернет-соединение.

Что делать, если после запуска пропадает соединение с Интернетом

Эта проблема актуальна в том случае, если вы подключаетесь к некоему серверу, а не к провайдеру. Неважно, как вы подключены к Интернету (шнур, Wi-Fi, другая VPN), связь пропадает по одной и той же причине. Причём восстановить её довольно просто.

  1. Откройте «Свойства» вашего VPN-соединения и переключитесь на вкладку «Сеть». Щёлкните на «Протокол Интернета версии 4…» и нажмите «Свойства».

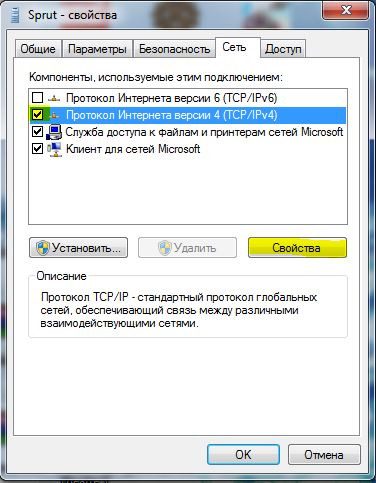

    Свойства VPN-соединения

    Откройте «Свойства» TCP/IPv4

  2. Выберите «Дополнительно…» в открывшемся окне.

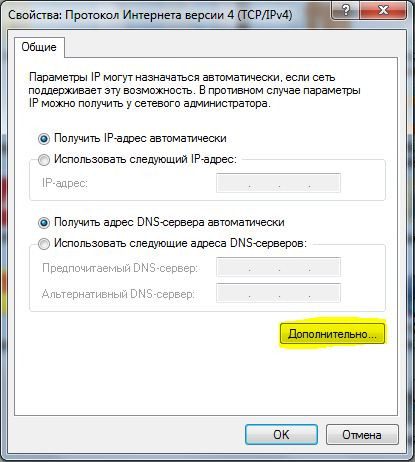

    Свойства протокола интернета версии 4

    В свойствах протокола интернета версии 4 выберите пункт «Дополнительно»

  3. Снимите галочку с пункта «Использовать основной шлюз в удалённой сети».
    Дополнительные параметры TCP/IP

    Отключите пункт «Использовать основной шлюз в удалённой сети»

Как мы указывали выше, включение этого пункта может замедлить скорость Интернет-соединения, так как трафик будет проходить через VPN-сервер. Если же соединение вовсе пропало, значит, на сервере закрыт шлюз для удалённых подключений. После снятия галочки Интернет заработает вновь.

Проблемы VPN-подключения и их решения

Ошибки при попытке автоподключения к VPN-соединению нумеруются трёхзначным числом — кодом ошибки. Этот код появляется в отдельном окне, как показано на скриншоте.

Ошибка подклчения

Окно ошибки VPN-подключения; в данном случае выскочила ошибка 807

Приведём способы исправления самых распространённых ошибок.

400 Bad Request

Эта ошибка означает, что в запросе с вашего компьютера какие-либо данные указаны неверно.

  1. Попробуйте выключить все дополнительные программы для работы с сетью.
  2. Обновите браузер и сбросьте его настройки.

Ошибка 624

  1. Войдите в операционную систему в режиме администратора и проверьте подключение.
  2. Если так оно работает, значит, включён запрет на использование сети другими пользователями.
  3. Найдите программу Rasphone (воспользуйтесь поиском в меню «Пуск»), зайдите в её «Свойства» (правой кнопкой мыши) и снимите галочку с «Только чтение».

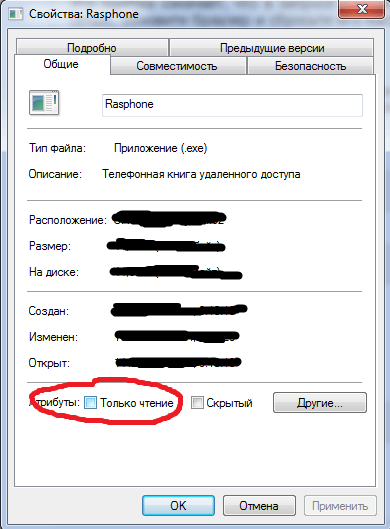

    Свойства программы Rasphone

    Откройте доступ к программе, сняв галочку с «Только чтение»

Ошибка 691

Эта ошибка может иметь много причин, но все они в какой-то мере схожи. Так, она появляется, если вы не заплатили за услуги провайдеру, ввели неверный логин или пароль, неправильно указали какие-либо настройки VPN-подключения или соединение уже установлено. Так или иначе, проверьте все введённые данные в свойствах подключения или просто создайте его заново, как мы делали выше.

Ошибка 800

Эта ошибка свидетельствует о наличии проблем в работе самого VPN-сервера. Возможно, он получает слишком много запросов, которые не успевает обрабатывать, или возникла нагрузка непосредственно на вашем сегменте виртуальной сети. В этом случае вы можете только сообщить о проблеме провайдеру/администратору сервера и ожидать решения с их стороны.

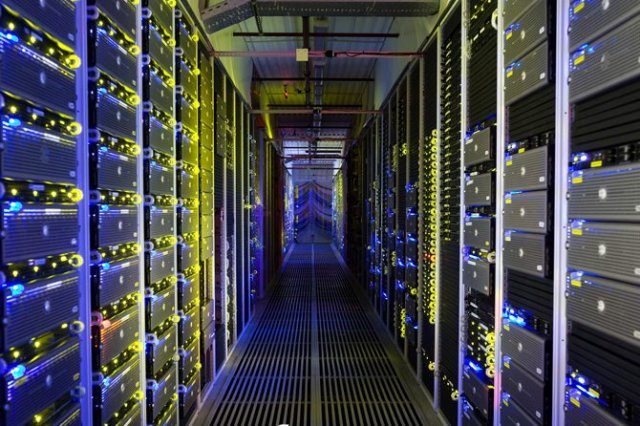

Серверная неизвестного предприятия

Ошибка 800 означает, что VPN-сервер перегружен

Ошибка 650

При возникновении этой ошибки нужно проверить исправность вашего оборудования: сетевой карты и кабеля. Для этого лучше вызвать мастера. Прежде чем это сделать, войдите в «Свойства: Протокол Интернета версии 4…» (см. пункт «Что делать, если после включения VPN пропало соединение с Интернетом?») и установите переключатель на позиции «Получить IP-адрес автоматически».

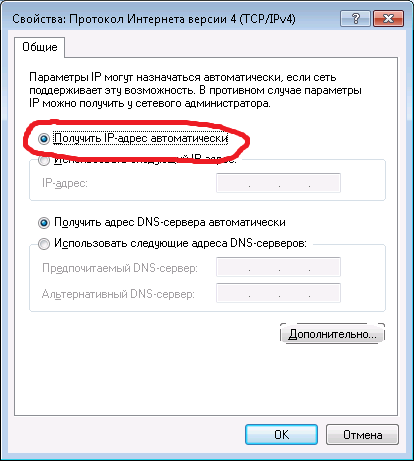

Проверка автоматического IP

Включите автоматический выбор IP-адреса

Таким образом, сервер сам будет предоставлять вам IP-адрес из списка имеющихся при каждом новом подключении.

Ошибка 735

Появление ошибки 735 говорит о неправильной настройке соединения VPN. Скорее всего, указан специфический IP-адрес. Установите автоматический его выбор, как и в случае с ошибкой 650.

Ошибка 789

В данном случае нужно войти в свойства VPN-соединения и перейти на вкладку «Безопасность» (мы уже описывали как это сделать ранее). Из выпадающего списка «Тип VPN» выберите «Автоматически». Это решит проблему.

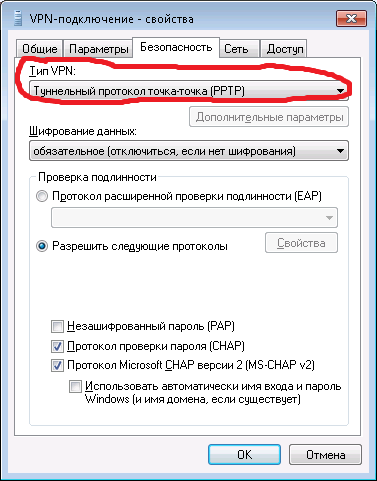

Тип VPN — автоматически

Установите автоматический выбор типа VPN, чтобы проверить исправность сети

Однако рекомендуется сразу связаться с администратором сервера, чтобы выяснить, какой тип VPN необходимо установить, так как автоматический выбор не дает гарантий бесперебойной работы.

Другие ошибки

Помимо приведённых выше, существует ещё множество других локальных ошибок. Если вы являетесь продвинутым пользователем, иногда вы сами сможете решить их (например, открыть в файрволле некоторые порты, чтобы сервер работал), но чаще всего их решение должен проводить ваш провайдер или администратор сервера. Единственное, что вы можете сделать, — это пройтись по всем предложенным нами пунктам и проверить правильность настройки VPN-соединения. Если же подключение работало раньше, а теперь пропало, проблема точно на стороне сервера.

Как отключить автоматическое VPN-соединение

Иногда вам может понадобиться отключить VPN-соединение на время. Например, чтобы подключиться к другой сети или проверить возможность повторного подключения. Чтобы сделать это, войдите в «Панель управления» из меню «Пуск». Откройте перечень настроек «Сеть и Интернет» —> «Центр управления сетями…». Нажмите на «Изменение параметров адаптера» слева. В окне высветится ваше подключение. Щёлкните на нем правой кнопкой мыши и выберите «Отключить».

Отключить VPN

Чтобы отключить VPN, выберите соответствующий пункт контекстного меню

Кроме того, после отключения вы сможете полностью удалить VPN-соединение. Это необходимо, если вы неправильно его настроили или оно вам более не нужно. Просто нажмите «Удалить» в том же контекстном меню.

Создание и маскировка собственного подключения

В этом разделе мы поговорим о возможностях маскировки VPN-подключения для обычного пользователя. Это может понадобиться в разных случаях. Например, если вы хотите создать собственный небольшой сервер для управления домашним компьютером с рабочего, который был бы максимально защищён от посторонних. Или вам нужно замаскировать свой IP-адрес через удаленный VPN-сервер, чтобы получить доступ к интернет-площадкам и магазинам других стран.

Все предложенные ниже действия рекомендуется выполнять только уверенным пользователям.

Как создать сеть VPN с помощью клиента OpenVPN

Если вы хотите создать личную небольшую сеть VPN или подключиться к географически отдалённому серверу, вам понадобится программа OpenVPN и настроечные файлы от провайдера. Эти файлы должны быть выбраны в соответствии с вашими целями. Обратите внимание, что VPN-провайдер может не иметь ничего общего с вашим Интернет-провайдером. Услуги VPN-сервиса платные.

  1. Скачайте установщик OpenVPN на сайте разработчика. После загрузки запустите установщик (все действия на компьютере нужно проводить от имени администратора) и нажмите Next.

    Скачанная с других сайтов программа может оказаться подделкой или даже опасным вирусом.

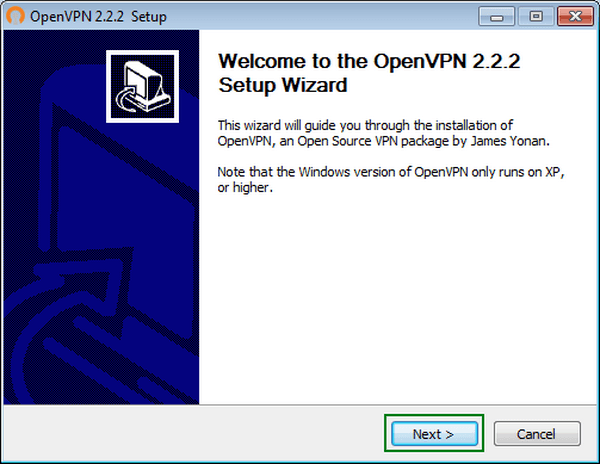

    Установщик OpenVPN — начало установки

    Нажмите «Далее» в начале установки OpenVPN

  2. Ознакомьтесь с пользовательским соглашением и нажмите I Agree.

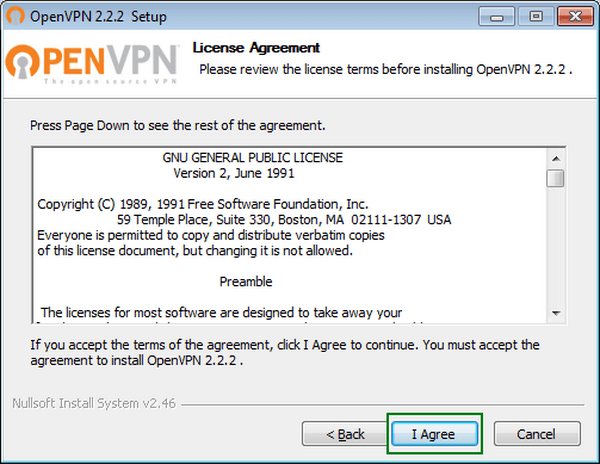

    Установщик OpenVPN, лицензионное соглашение

    Нажмите кнопку I agree, ознакомившись с документацией

  3. В окне установщика появится список устанавливаемых компонентов. Ничего в нём не меняя, нажмите Next.

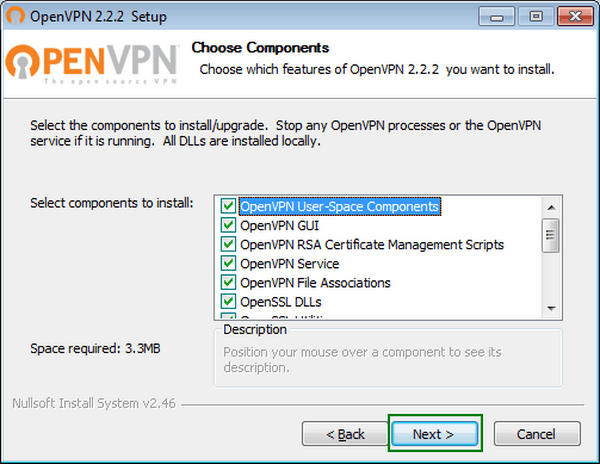

    Установщик OpenVPN, список устанавливаемых компонентов

    Ничего не меняя в списке устанавливаемых компонентов, нажмите Next

  4. Укажите желаемый путь к программе OpenVPN и нажмите Install для начала установки.

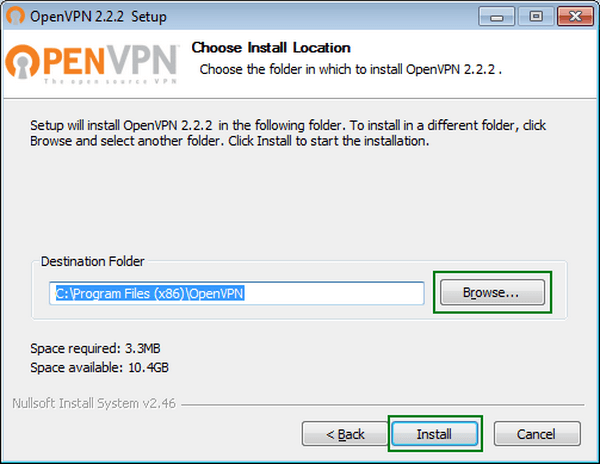

    Установщик OpenVPN, указание пути

    Выберите желаемый путь к программе и нажмите Install

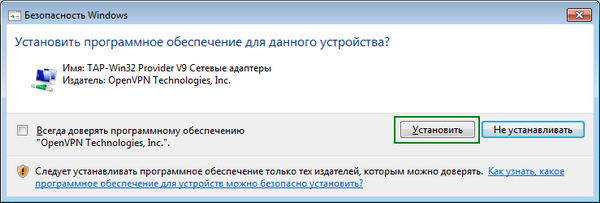

  5. При установке программы Windows запросит разрешение на установку драйвера, так как OpenVPN создаёт виртуальное устройство. Просто нажмите «Установить» в появившемся окошке.

    Установщик OpenVPN — установка драйвера

    Установите драйвер виртуального устройства, без него OpenVPN работать не будет

  6. После завершения установки нажмите Next, а затем Finish.

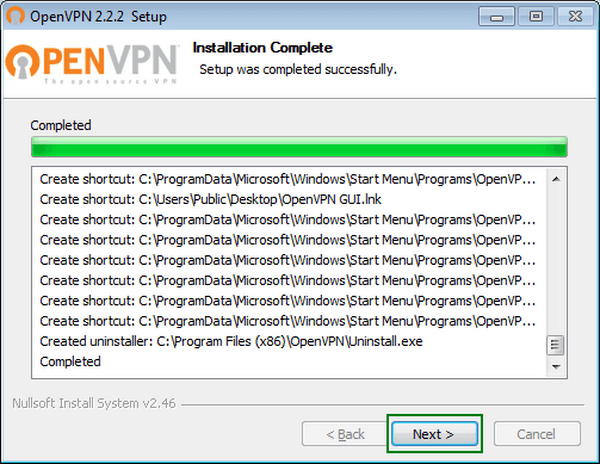

    Установщик OpenVPN — завершение установки

    После завершения установки нажмите Next, затем Finish

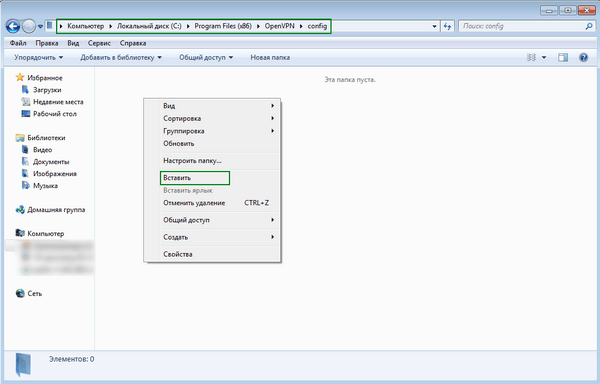

  7. Теперь необходимо скопировать файлы, предоставленные вашим VPN-провайдером, в специальную папку программы OpenVPN. Пройдите по пути […]OpenVPN\config (здесь «[…]» — выбранный вами во время установки путь к программе), нажмите правую кнопку мыши и кликните на «Вставить».
    Файлы для OpenVPN

    Вставьте файлы провайдера в папку config

  8. Войдите в меню «Пуск» и найдите OpenVPN в пункте «Все программы». Щёлкните правой кнопкой мыши по файлу OpenVPN GUI и выберите его «Свойства».

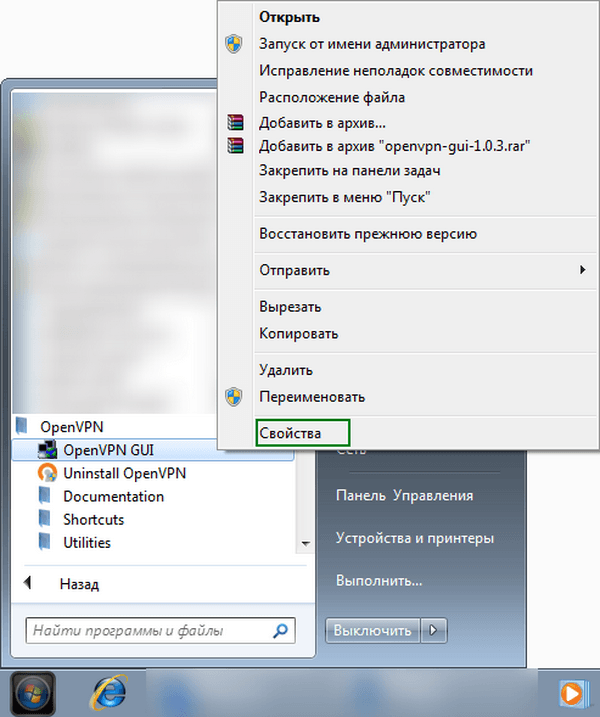

    OpenVPN GUI

    Войдите в свойства OpenVPN GUI

  9. Переключитесь на вкладку «Совместимость» и убедитесь, что стоит галочка напротив «Выполнять программу от имени администратора». В противном случае она работать не будет.

    OpenVPN GUI от имени администратора

    Убедитесь, что программа OpenVPN GUI будет запускаться от имени администратора

  10. После нажатия «ОК» запустите OpenVPN GUI в меню «Пуск». Иконка программы появится в области уведомлений на панели задач. Щёлкните на ней правой кнопкой мыши и выберите Connect.

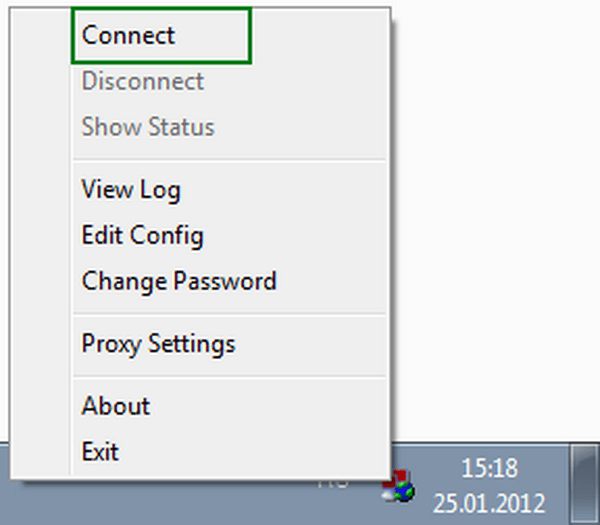

    Соединение с OpenVPN

    Нажмите правой кнопкой мыши на иконке программы и нажмите Connect для запуска

  11. Программа запустится, и на экране появится лог данных о подключении.

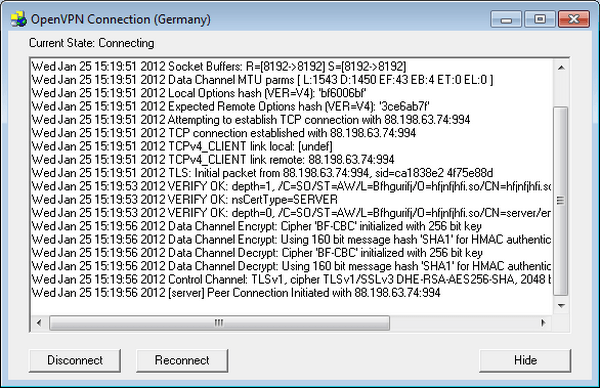

    Запуск OpenVPN

    В этом окне представлены данные о запуске сервера VPN

  12. Теперь можете нажать кнопку Hide, чтобы скрыть это окно. На панели задач появится сообщение об успешном подключении и присвоенном вам IP-адресе.

    Подключение успешно

    Сообщение об успешном подключении

  13. Ваше VPN-подключение готово к использованию!

Видео: подробная настройка OpenVPN для продвинутых пользователей

Маскировка VPN-подключения с помощью Obfsproxy

Итак, VPN-подключение готово к использованию. Теперь перейдём непосредственно к его маскировке. Лучше всего с этой задачей поможет справиться программа Obfsproxy.

Действия, связанные с установкой Obfsproxy, требуют базовых знаний в программировании и администрировании.

Эта программа создана на основе Linux-систем для многоуровневого шифрования передаваемых данных. Полные криптографические алгоритмы, разумеется, держатся в секрете, однако, Obfsproxy отлично себя зарекомендовала как среди продвинутых администраторов, так и среди обычных пользователей. Поэтому её использование гарантирует полную изоляцию и защиту информации, передаваемой по сети VPN.

Как мы уже сказали, Obfsproxy разработана на Linux. Поэтому для её использования в среде Windows 7 потребуется компилятор Python. Скачать его можно на официальном сайте Python Software Foundation. Рекомендуемая версия — 2.7.13.

  1. Запустите установочный файл и при выборе пути установки укажите C:\Python27\.

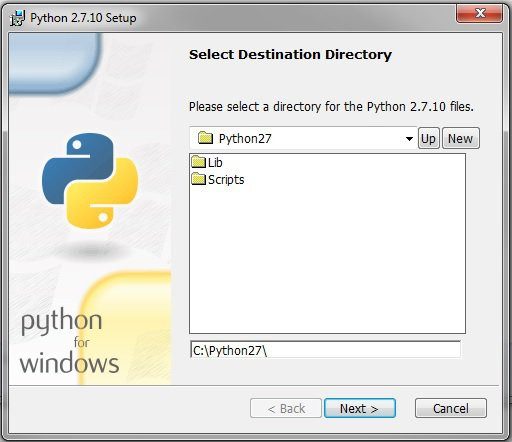

    Установка Python

    Установите Python на ваш компьютер

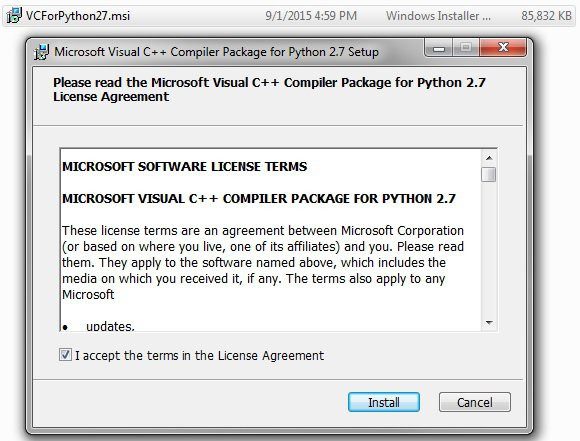

  2. Кроме того, понадобится Visual C++ компилятор для Python. Скачать его можно на сайте Корпорации Майкрософт. Называется он приблизительно так: Microsoft Visual C++ Compiler for Python 2.7. Обратите внимание, что версия компилятора (2.7) должна совпадать с версией Python (2.7.13). Установите программу в любую папку на диске C:\.

    Microsoft Visual C++ Compiler

    Установите Microsoft Visual C++ Compiler for Python 2.7

  3. Теперь скачайте программу OpenSSL Light на том же сайте Microsoft. Файл установки будет называться так: Win32OpenSSL_Light-1_0_2d.exe. Последние цифры означают версию программы (1.0.2d). Рекомендуем использовать эту или более новую.

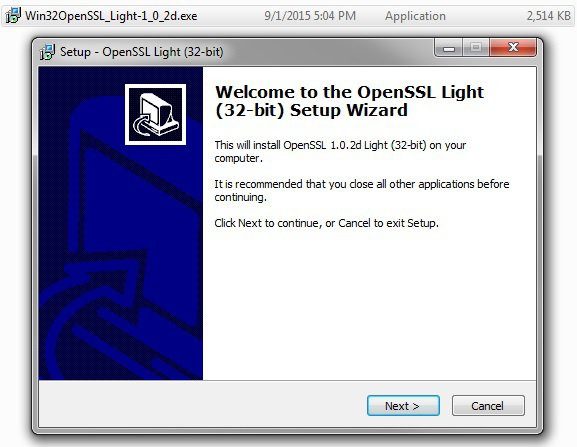

    OpenSSL Light v1.0.2d

    Установите программу OpenSSL Light v1.0.2d

  4. Дальше дело за малым. Запустите командную строку от имени администратора: в меню «Пуск» введите в строке поиска cmd, нажмите правой кнопкой и выберите «Запуск от имени администратора».

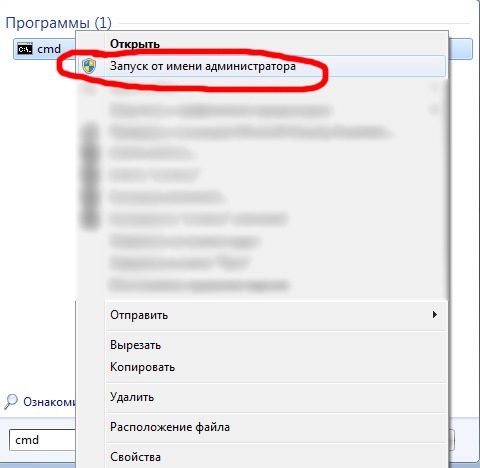

    Запуск cmd

    Запустите командную строку от имени администратора

  5. Введите в окно командной строки следующие команды в приведённой последовательности (после ввода каждой команды нажимайте Enter):
    • cd C:\Python27\Scripts
    • pip install —upgrade pip
    • pip install obfsproxy
    • obfsproxy.exe —log-min-severity debug obfs3 socks 127.0.0.1:1050
  6. После этого, не закрывая командную строку, запустите OpenVPN от имени администратора, нажмите Connect (как мы делали ранее) и введите предоставленные провайдером или администратором сервера логин и пароль.
    Запуск OpenVPN после шифрования

    Запустите OpenVPN от имени администратора

  7. Выполнять первую и четвёртую команды из списка необходимо перед каждым запуском OpenVPN. При этом командную строку закрывать не нужно, иначе obfsproxy работать не будет.

Теперь ваше VPN-подключение защищено и замаскировано!

Как вы могли убедиться, работать с VPN не так трудно. Любой пользователь с минимальными знаниями может не только подключиться к имеющейся сети, но даже создать собственную. Кроме того, криптографическая защита персональных данных, оказывается, тоже доступна каждому. Главное, будьте бдительны, подключаясь к трафику иностранных серверов. Ведь любые действия, произведённые их администраторами, будут регулироваться законами той страны, в которой сервер расположен.
