Схема разборки и ремонта монитора LG Flatron L1730 S

Данная статья рассчитана для людей которые делают первые шаги в мир ремонта техники.

Модель монитора: LG Flatron L1730 S

Симптомы: при включении питания монитора, экран включается  на 1 сек. и сразу отключается,  индикаторный светодиод  горит зеленым цветом.

Наиболее характерная причина:  за срок службы монитора около 3 лет появились вздутые конденсаторы, которые более не выполняют поставленную задачу а также препятствуют нормальной работе

Приступим к разборке  монитора. Инструмент: 2 небольших плоских отвертки, 1 крестовая.

Кладем монитор экраном вниз на ровную поверхность дабы не повредить экран, можно для  удобства на пенопластовую подставку , отключаем кабель питания и сигнальный кабель D-Sub как показано на Рис. 1.

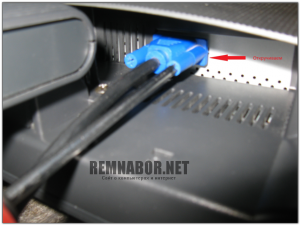

Рис. 1. Отключение кабеля D-SUB от монитора
Рис. 1. Отключение кабеля D-SUB от монитора

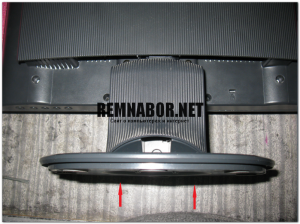

Для снятия ножки нажимаем одновременно двумя пальцами на рычаги и тянем на себя, как показано на Рис. 2 и 3

Рис. 2.
Рис. 2.
Рис. 3. Снятие ножки монитора
Рис. 3. Снятие ножки монитора

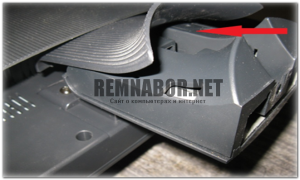

На Рис. 4. показано, как снимать крышку ножки.

Рис. 4. Снимаем крышку ножки
Рис. 4. Снимаем крышку ножки

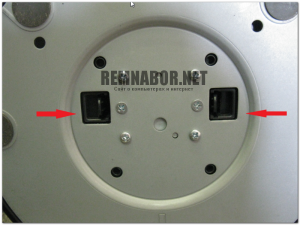

Далее после снятия крышки,  крестовой отверткой  откручиваем четыре винта на которых к монитору крепится ножка, как показано на Рис. 5.

Рис. 5.  Откручиваем четыре винта на которых к монитору крепится ножка
Рис. 5. Откручиваем четыре винта на которых к монитору крепится ножка

После того как вытащили болты, слегка тянем ножку на себя и снимаем  с петель.  Далее откручиваем и достаем оставшиеся 2 винта (Рис. 6.).

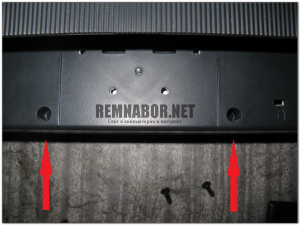

Рис. 6. Далее откручиваем и достаем оставшиеся 2 винта
Рис. 6. Далее откручиваем и достаем оставшиеся 2 винта

Для облегчения открытия корпуса можно вставить плоскую отвертку в замочек (Рис. 7) вставляем легко без большого усилия и видим, что если посмотреть с торца, то центральная часть немного отошла.  С вставленным  предметом(отверткой)   переворачиваем монитор экраном вверх.

Рис. 7. Защелка корпуса
Рис. 7. Защелка корпуса

Аккуратно не спеша поддеваем лицевую рамку плоской отверткой и продвигаемся от центра к краям.

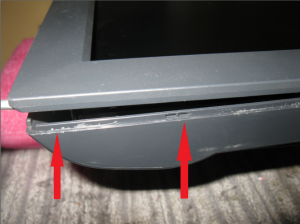

Рис. 8. Примерное расстояние между защелками слева.
Рис. 8. Примерное расстояние между защелками слева.

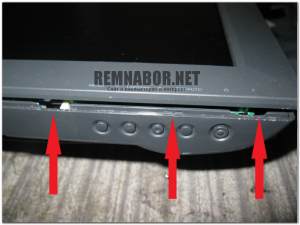

Рис . 9. Примерное расстояние между защелками справа.
Рис . 9. Примерное расстояние между защелками справа.

 Далее двигаемся по контуру и отщелкиваем со всех сторон.

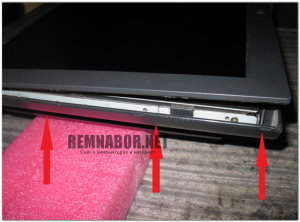

Рис. 10. Боковая сторона
Рис. 10. Боковая сторона

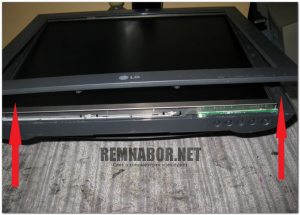

Рис. 11.
Рис. 11.

Приподнимаем рамку, и снимаем ее окончательно.



И так, следующий шаг –это снятие тыльной части корпуса. Для этого достаем плату с кнопками

(Рис. 12.),  после чего немного отодвигаем 4 защелки удерживающие экранный модуль (Рис. 14), нам понадобятся 2 плоских отвертки, сначала разжимаем  2 защелки с одной стороны и подставляем одну отвертку, далее аналогично с другой стороны, далее двумя руками просто поднимаем экран, а заднюю стенку убираем.

Рис. 12. Плата с кнопками управления и индикатором питания.
Рис. 12. Плата с кнопками управления и индикатором питания.

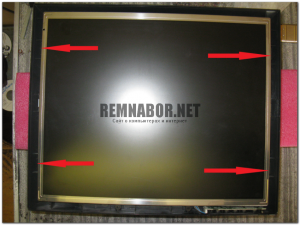

Рис. 13. Расположение креплений
Рис. 13. Расположение креплений

Снова переворачиваем экраном вниз и снимаем два защитных экранирующих колпачка  расположенных с двух сторон(Рис. 14).

Рис. 14
Рис. 14

Отсоединяем 2 штекера  подключенных к плате блока питания, для исключения проблем при сборке, до того как отключим их , делаем маркером  метки на проводах в виде цифр или рисок для того, чтобы не перепутать — куда какой штекер потом вставлять  (Рис. 15).

Рис. 15
Рис. 15

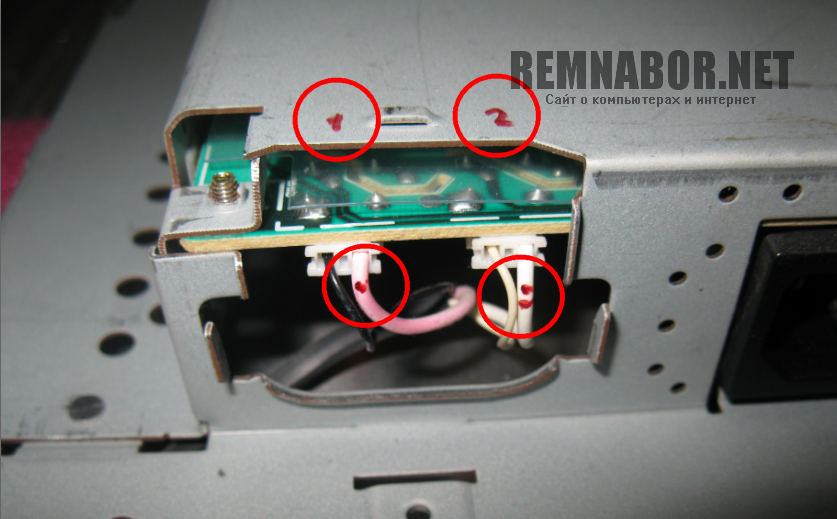

Рис. 16
Рис. 16



С другой стороны также отключаем 2 штекера.

Теперь необходимо снять металлический защитный экран-крепление , для этого необходимо открутить четыре винта (Рис. 17, Рис. 18), после чего легко аккуратно  приподнимаем кожух и видим шлейф идущий с экрана к плате управления, плату блока питания

Рис. 17
Рис. 17

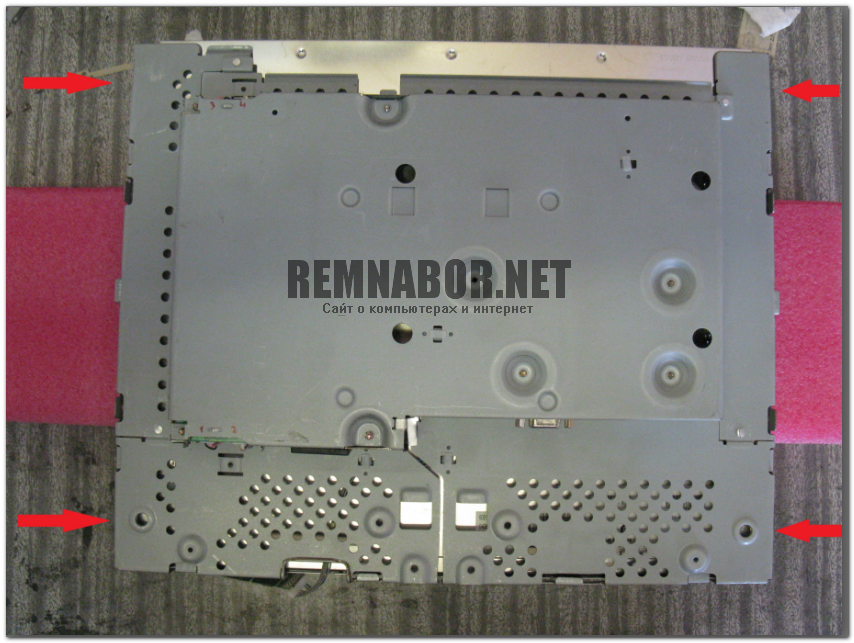

Рис. 18
Рис. 18

Блок питания

Рис. 19 Блок питания монитора LG Flatron L1730 S
Рис. 19 Блок питания монитора LG Flatron L1730 S
  1. Сжимаем и отсоединяем шлейф
  2. Откручиваем четыре винта
  3. Достаем плату
  4. Проводим внешний осмотр на предмет сгоревших деталей и т.д.

Данная неисправность заключалась в том , что за срок службы монитора около 3 лет появились вздутые конденсаторы, которые более не выполняют поставленную задачу а также препятствуют нормальной работе,  производится замена конденсаторов на аналогичные либо лучше. Изначально в данном экземпляре были установлены т.н. электролитические конденсаторы  Samxon GF Low ESR 105C 680mf*25v и 1000mf*16v Описание на сайте производителя (Samxon GF Low ESR)  для надежности их лучше заменить на аналогичные но с более высоким напряжением 1000mf*25v Low ESR 105C, например: HITANO . Вздутие конденсатора это типичная проблема данной модели монитора .

Также параллельно электролиту был припаян шунтирующий smd конденсатор 1206 X7R 100nF/50V можно ставить 0,1- 1.5mf



В процессе пайки использовался спирто-канифольный  раствор, впоследствии смытый спиртом. При пайке соблюдать осторожность, следить чтобы не было замыканий между дорожками , не допускать перегрева выводов конденсаторов.

Рис. 20 Блок питания вид на детали
Рис. 20 Блок питания вид на детали
Рис. 21 Блок питания вид со стороны дорожек
Рис. 21 Блок питания вид со стороны дорожек



Ставим плату наместо, прикручиваем, вставляем шлейф и можно сделать тест:



Рис. 22 - Тестовое включение монитора без корпуса
Рис. 22 — Тестовое включение монитора без корпуса

Убеждаемся что проблема решена и приступаем к сборке в обратном порядке.



Автор: Иван Ковалев (aka Atmel)



Родион
2012-08-23 20:36:52
Огромное спасибо за информацию в таком развернутом виде. Сделал как написано, все работает отлично. Низкий вам поклон!
Евгений
2012-09-20 10:05:56
Огромное спасибо!! Все получилось. Информация настолько доступна, просто супер. Благодаря статье сэкономил на покупке нового монитора. Автору еще раз спасибо!!!
Дмитрий
2012-10-02 18:17:40
Спасибо огромное за исчерпывающию информацию с фото сделал всё сам -разобрал нашёл вздутые 2 кондёра заменил на новые(небыло на 680 поставил на 1000 mf)и всё работает за всё отдал 100 рублей
Atmel007
2012-10-02 18:38:19
<b>@ <a href="#comment-1046" title="Go to comment of this author" rel="nofollow">Дмитрий</a></b>: На 1000mf даже лучше
Vlad
2012-11-06 13:52:13
Автору комментария. Вы, мил человек, ерунду делаете. Вместо того, чтобы какашками бросаться "то не так, это не эдак" - напишите как правильно. Будем рады разместить Вашу статью. Тем более, за размещенные на сайте заметки <a href="http://remnabor.net/sotrudnichestvo" title="Подробнее о написании статей за деньги" rel="nofollow">плата небольшая полагается</a>. <strong>Модератор</strong>.
Вячеслав
2012-11-29 08:17:31
Спасибо, добрый человек!
Серега
2012-12-06 09:35:59
Отличный мануал у Вас получился!!! Надо сказать, что большинство бюджетных мониторов устроены аналогично, так что новички разобрав разок по картинкам смогут самостоятельно разобрать другие модели, только вот проблемы далеко не всегда в конденсаторах ))
Nanotraktor
2012-12-06 09:56:03
<b><a href="#comment-1217" title="Go to comment of this author" rel="nofollow">Серега</a></b> писал: <blockquote>только вот проблемы далеко не всегда в конденсаторах ))</blockquote> Полностью согласен! И если Вы сталкиваетесь и успешно разрешаете другие проблемы - будем рады опубликовать Ваш опыт на сайте. Тем более, что за каждую опубликованную заметку у нас ещё и денюжка предполагается: http://remnabor.net/sotrudnichestvo
Георгий
2012-12-26 15:08:49
Автору большущий респект! Все изложено достаточно толково. Моему монитору 9 лет. Таже беда с кондерами. Правда вспухло только два. Успешно заменены.Монитор введен в строй. Кому интересны симптомы болезни монитора- запускался только через reset.Грешил и на материнку и на видяху и на БИОС , а все оказалось проще. Еще раз большое спасибо автору.
Atmel007
2012-12-26 18:11:17
<b>@ <a href="#comment-1245" title="Go to comment of this author" rel="nofollow">Георгий</a></b>: Хорошо что вам пригодилась данная статья.
Андрей
2012-12-31 18:28:14
Спасибо за информацию.Ехал на машине, случайно на обочине у дороги увидел стоящий монитор FLATRON L1730s. Ради интереса забрал его. Благодаря вашей статьи, разобрал его, заменил вспученный конденсатор на680мф в блоке питания и подсоединил к своему маленькому монитору ноутбука и он отлично зароботал. Так у меня получился подарок на Новый Год!!!
Nanotraktor
2012-12-31 19:04:58
<b>@ <a href="#comment-1253" title="Go to comment of this author" rel="nofollow">Андрей</a></b>: Ну вот, настоящая новогодняя история! :) Мы очень рады, что наша работа приносит пользу Вам и всем нашим читателям! С наступающим Новым 2013 годом! Уррра!!!!!
Юрий
2013-02-26 01:30:20
Здравствуйте! Не работал монитор LG Flatron L1730 S. Поменял вздутый конденсатор в блоке питания 680мкфна 25в, поставил 1000мкфна25в(родного не нашёл).Монитор начал работать, но появилась другая проблема. В верхнем левом углу высвечивается меню и настройки постоянно чередуются,остановить кнопками меню не получается. Пробовал блокировать меню, но тогда не возможно отрегулировать цвета и яркость.Видно при смене конденсатора что-то коротнул.
Atmel
2013-02-26 07:00:45
<b>@ <a href="#comment-1342" title="Go to comment of this author" rel="nofollow">Юрий</a></b>: Здравствуйте, для начала включите монитор и попробуйте отсоединить платку с кнопками и посмотрите как будет вести себя меню, проверьте не капнуло ли олово когда паяли, в ненужное место? флюс смывали?
Алексей
2013-02-28 18:12:29
Помогите разобрать монитор LG flatron t710 ph! Стареньий такой! Не горит лампочка питания! Что может быть?
Леха
2013-03-04 17:22:18
Большое спасибо, после замены C202 монитор включился.
Иван
2013-04-26 16:37:30
Здравствуйте.Монитор LG Flatron L1730S проблема в следующем: при вкл.экран засвечивается(т.е.лампы включаются,картинка на экране есть)на 2-3сек., срабатывает защита-выкл,и заново включается(ИБП запускается).Напруги 5 и 12V есть(16,5 и4.8 "плавают" т.к монитор вкл /откл постоянно.Попробовал откл.лампы, БП запустился вых.напр.16.8-4.8V.Получается одна из ламп сдохла?
Владимир
2013-04-02 13:23:14
Здравствуйте,можно ли вместо вздутого конденсатора 680мкфна 25в поставить 1000мкфна50в.?
Владимир
2013-04-02 14:22:48
или 1000мкфна16в.
Atmel007
2013-04-02 18:50:27
<b>@ <a href="#comment-1518" title="Go to comment of this author" rel="nofollow">Владимир</a></b>: Да, можно ставить конденсатор с большей емкостью и напряжением, учитывая габбариты нового конденсатора.
Atmel007
2013-04-02 18:58:15
<b>@ <a href="#comment-1519" title="Go to comment of this author" rel="nofollow">Владимир</a></b>: Если конденсатор там стоял на 25V, то нельзя ставить на 16V, лучше ставить с запасом и ставить новые низкоимпедансные конденсаторы с макс. температурой +105С
Владимр
2013-04-03 09:19:18
Поставил 1000мкфна50в + 85- через 5 минут работы вздулся и задымил ,это из-за +85
atmel007
2013-04-03 10:39:03
<b>@ <a href="#comment-1533" title="Go to comment of this author" rel="nofollow">Владимр</a></b>: Какой у вас монитор? Между ножками впаивали керамику SMD на 0,1-1 мкф? Возможно неисправна диодная сборка/диод перед конденсатором, если так то может гнать переменку, проверьте возможно у Вас неисправна еще какая-то деталь, замените конденсатор и замерьте напряжение на его ножках, полярность не попутали? . Лучше ставить качественные Low esr конденсаторы.
Владимир
2013-04-04 11:22:19
Монитор LG Flatron L1730 S Перепутал полярность конденсатора.Перепаял новый правильно.Теперь все работает!!Огромное спасибо за советы.Удачи Вам!!!
Сергей
2013-06-15 16:19:47
Огромное спасибо, разобрал без труда, перепаял, собрал так-же легко... работает как новый... сэкономленные денежки детям на сладости потрачу ))))
Сергей
2013-04-14 21:20:12
Большое спасибо! После замены конденсатора все работает отлично. А то уже искал мастерскую.
Леха51
2013-07-22 09:21:33
огромное спасибо за инструкцию!) отлично разложено все по полочкам)
Виталий
2013-09-17 22:12:58
Монитор LG FLATRON 1730S не включается вообще.Даже на несколькоко секунд.В чем причина?
Atmel007
2013-09-18 00:43:11
<b>@ <a href="#comment-1995" title="Go to comment of this author" rel="nofollow">Виталий</a></b>: предохранитель проверили, монитор разбирали на плату смотрели?
culon
2014-01-10 22:04:09
огромное спасибо автору, инструкция оч. популярно, был вздут с202 заменил на 1000 мкф. 50в. параллельно керамика 10нф.как я понимаю для шунтирования вч. всплесков.почему не ставит изготовитель-не понято. все работает прекрасно. еще раз спасибо автору!!!
денис
2014-01-12 16:12:25
подсаденяю манетор системнику пишет на плавушем указателе эноргосберегающий режим и тухнет,думал системнеке причина отсоединил провод от системника тагже пишет когда пресоединяеш переходник к кабелю монетора подскажите вчем причина
Semen
2014-03-18 03:15:29
Монитор FLATRON L1730S, проблема в том, что при первом включении, включается, пока компьютер запускается, начинает мигать-гаснет-загорается с разной периодичностью и так может до часа, хотя иногда и с первого раза включается нормально, потом весь день работает как часы, но если стоит выключить комп и через минутку включить, то все повторяется вновь. Такое впечатление, что его лучше совсем не выключать сутками. В чем причина?подскажите.
Blizzard
2014-04-12 10:16:50
Монитор l1730-b.Достался не рабочим.Добрался до платы питания,заменил С205.Включился,поработал несколько секунд,пошло изображение,как помеха строчной развёртки.Потом отключился.Забросил,пока не наткнулся на этот сайт.СМД R параллельно не нашёл,возможно его не проследил.Помогите,в "лампочку" уже не могу смотреть.
Semen
2014-04-12 16:27:07
<b>@ <a href="#comment-2458" title="Go to comment of this author" rel="nofollow">Blizzard</a></b>: Здесь не кто не помогает я уже месяц как жду совета,думал здесь нормальные ребята.Так что ищи другой сайт
Nanotraktor
2014-04-12 18:42:25
<b>@ <a href="#comment-2459" title="Go to comment of this author" rel="nofollow">Semen</a></b>: Автор заметки сейчас, увы, недоступен (после 20-го попрошу его ответить на вопросы. Раньше - никак). А лично я подсказывать наобум не приучен.
Blizzard
2014-04-13 00:54:59
Спасибо за ответы.Лично для меня это понятно.Это же надо мне.Просто я сейчас на Курильских островах-элементной базы никакой(тупо нет магазинов!)Буду ж дать...
Blizzard
2014-04-24 04:17:38
Вновь хочу обратиться со своим старым вопросом.И ещё.У знакомого стоит тоже флатрон,только w1942e.Подойдёт ли б/п от этого монитора к моему.Есть ли возможность прикрепить изображение?
Atmel007
2014-04-24 08:57:59
<b>@ <a href="#comment-2476" title="Go to comment of this author" rel="nofollow">Blizzard</a></b>: БП w1942 не совместим с l1730-b там не только схемотехника другая, там и напряжения отличаются.
Atmel007
2014-04-24 09:53:45
<b>@ <a href="#comment-2458" title="Go to comment of this author" rel="nofollow">Blizzard</a></b>: Возможно у вас еще есть неисправные но не вздутые конденсаторы\проверить или заменить, проверить диоды, проверить напряжения 12 и 5В. иногда может выйти из строя шим контроллер.
Blizzard
2014-04-24 23:34:55
Может и есть смысл поменять все С вкруговую? Благодарю за ответы.
анатолий
2014-05-03 10:18:47
<b>@ <a href="#comment-2480" title="Go to comment of this author" rel="nofollow">Blizzard</a></b>: очень помогли большое спасибо
Slawik
2014-05-04 13:25:56
Подскажите я менял конд-ры на samsung 940n но точно таких не оказалось и пришлось поставить вместо : CapXon 25V 1000MF на 16V 1000MF jamicon CapXon 16V 1000MF на 10V 1000MF jamicon CapXon 25V 470MF на 16V 1000MF jamicon всё прекрасно завелось но осталось опасение оставить всё так или купить конд-ры строго по номиналу и поменять ещё раз ?
Nanotraktor
2014-05-04 19:27:06
<b>@ <a href="#comment-2506" title="Go to comment of this author" rel="nofollow">Slawik</a></b>: В этом случае в замене нет нужды. Главное чтобы ёмкости совпадали, а с напряжением - главное чтобы они были *не меньше* того, на которое рассчитаны оригинальные кондёры.
Slawik
2014-05-04 20:09:56
<b>@ <a href="#comment-2508" title="Go to comment of this author" rel="nofollow">Nanotraktor</a></b>: так номинал и не совпал вместо 25в - 16в вместо 16в - 10в , других под рукой небыло , но монитор заработал на отлично вот теперь думаю надолго-ли ,до этого почти 8 лет проработал ещё хотябы годик протянл ну а там новый прикуплю дюймов 23-25 ,
Nanotraktor
2014-05-04 20:40:11
<b>@ <a href="#comment-2509" title="Go to comment of this author" rel="nofollow">Slawik</a></b>: Прошу пардону, сразу неточно выразился. :) Имеется ввиду - важно чтобы совпадал номинал (ёмкость) конденсаторов - та характеристика, что измеряется в MF (микрофарадах, в нашем случае). А вот напряжение (то что в "V" - вольтах) может быть или такое же или больше чем у оригинала. Так как если напряжение, на которое рассчитан конденсатор будет меньше нужного - его попросту может "пробить" (он выйдет из строя). В Вашем случае конденсаторы установлены правильные, нужной ёмкости, но на большее чем у оригинальных кондёров напряжение - и это нормально.
Blizzard
2014-05-05 02:23:21
<b>@ <a href="#comment-2479" title="Go to comment of this author" rel="nofollow">Atmel007</a></b>: Т.е-можно отключить шлейф на другую плату,подключить питание и мультиметром замерить параметры на панельке(имеется ввиду это можно делать без нагрузки)?
Slawik
2014-05-05 13:29:30
Прошу прощения но я сегодня всё перепоял как положено (пономиналу), поменял все пять конд-ров , поставил jamicon TM и обошлось всё в 53 рубля , всем спасибо
Влад
2014-08-11 17:31:22
Помогите, кто-нибудь! Монитор LG FLATRON L1717S-BN. Не включается, светодиод контроля включения не горит. Первое что приходит на ум, проверить предохранитель. Где в этой модели он находится? На основной плате? Неужели придется разбирать весь корпус, как описано в статье выше?
Atmel007
2014-08-11 20:47:21
Влад, предохранитель явно находится возле разъема питания, обозначение FU он там 1, на моих фото он в черной термо усадке. Без разборки монитора ничего не проверите. Можно только гадать.
Влад
2014-08-14 11:35:04
Спасибо автору статьи! Ремонт монитора LG FLATRON L1717S-BN, ограничился заменой вздувшегося конденсатора C204 1000 mF 16V, на новый конденсатор 1000 mF 25V. Теперь работает как новый!
Эдуард
2014-08-14 22:35:32
монитор LG FLATRO 1934S. При включении в сеть моргает синим цветом лампочка вкл. Экран не светится. При разборе обнаружил абсолютно хорошее состояние (визуально) всех деталей. Считаю Ваш сайт надежным и профессиональным, поэтому прошу совета. Спасибо.
Atmel007
2015-05-19 00:54:16
Я закупил <a href="http://www.rcscomponents.kiev.ua/modules.php?name=Asers_Shop&amp;s_op=viewproduct&amp;cid=73&amp;min=0&amp;vp_filter%5B%5D=&amp;vp_filter%5B%5D=Hitano&amp;vp_filter%5B%5D=1000uF&amp;vp_filter%5B%5D=25V&amp;vp_filter%5B%5D=EXR-%ED%E8%E7%EA%EE%E8%EC%EF%E5%E4%E0%ED%F1%ED%FB%E5&amp;vp_filter%5B%5D=&amp;vp_filter%5B%5D=&amp;vp_filter%5B%5D=&amp;vp_filter%5B%5D=&amp;def_view=&amp;sort=0&amp;search=" rel="nofollow">HITANO</a>, ставлю пару лет такие в мониторы, и в некоторые имп. БП, пока проблем не было.
илхам
2015-05-18 22:27:46
спасибо за все . Было бы лучше если подсказали где найти конденсаторы samxon105 c6- 1000mf 16v. вы мне очень помогли.
Руслан
2015-10-14 01:01:46
Не совсем понятно: шутнирующий менять ОБЯЗАТЕЛЬНО (он тоже вышел из строя), или можно не морочиться? Заранее спасибо!
