Замена термопленки на МФУ HP LaserJet 3020

Данную статью мы посвятим замене термопленки в   МФУ  HP LaserJet 3020  (МФУ — многофункциональное устройство)и узнаем, что такое  термопленка и как ее заменить.

Термопленка (Fuser Film Sleeve)  изготовлена из прочной термостойкой пластмассы и имеет форму цилиндра. К термопленке предъявляются высочайшие требования устойчивости к высоким температурам, так как температура разогретого термоэлемента составляет 180-220. Термопленка имеет контакт с бумагой, которая движется с высокой скоростью, поэтому должна иметь высокие показатели устойчивости к механическим воздействиям.

Термопленка очень не устойчива к острым предметам  так причиной преждевременного  повреждения термопленки могло стать  попадание канцелярской скрепки или иного предмета вместе с бумагой .

Термопленка заменяется если:

  • при прохождении листа через печку слышен шелестящий или хрустящий звук
  • при печати застревает бумага в печке
  • на листе бумаги присутствует грязь или точки
  • в месте, где предположительно порвана термопленка изображение будет нечетким, смазанным или вообще отсутствовать

При данных признаках эксплуатация принтера не рекомендуется, т.к. дальнейшая работа с поврежденной или порванной термопленкой может привести к выходу из строя резинового вала или всего термоблока, что повлечет за собой значительно большие затраты, чем замена термопленки.

Приступим к разборке аппарата

 Нам потребуются:

Память вашего мозга для хранения информации последовательности сборки/разборки.
Отвертка крестовая.
Отвертка плоская.
Пинцет .
Салфетки для протирки .
Тонерный пылесос (при наличии).
Чистящие жидкости (спирт изопропиловый, ацетон).

Отключаем МФУ от сети :).

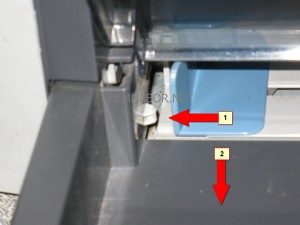

Снимем лоток, для этого прижмем язычок с одной стороны и немного вытянем одну сторону аналогично и вторую (Рис.1) .

 Рис. 1

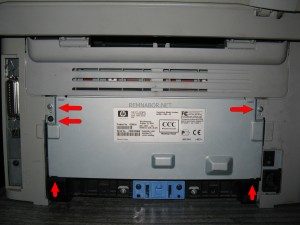

Откручиваем винты, и плоской отверткой снимаем крышку с защёлок (Рис. 2).

 Рис. 2

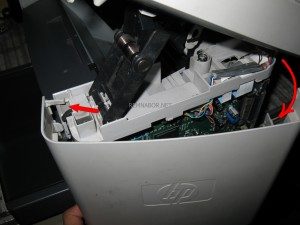

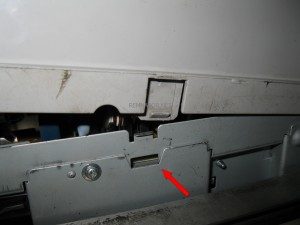

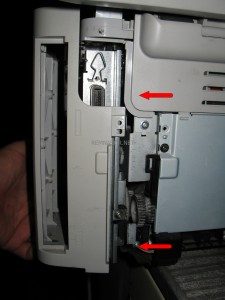

Пришло время снять боковые крышки… Для начала немного прижмем защелки в нижней части крышки  (Рис. 4 — вид снизу аппарата)  и оттянем крышку, не забывая о защелках передней части крышки (Рис. 3, 5). Рис. 3Рис. 4

 Рис. 5

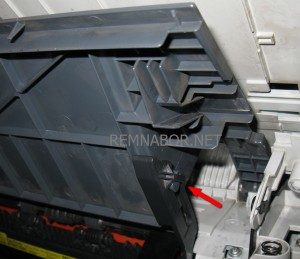

Снимем защелку, расположенную под блоком сканера (Рис. 6). Тянем ее вниз, а потом вправо и снимаем ее с пазов, сняв защелку, провернем ее в бок и отсоединив полностью.

Рис. 6

Далее отсоединим  крепление, удерживающее верхнюю крышку (Рис. 7). Рис. 7

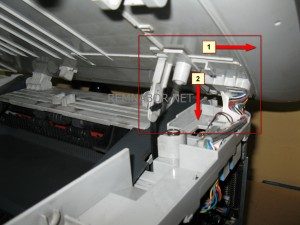

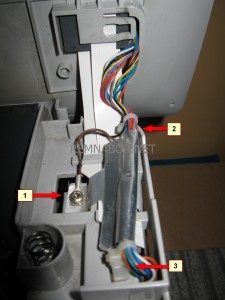

Придерживая верхнюю крышку, не позволяя открываться более 90° , откручиваем винт  и вытягиваем два крепления удерживающих провода (Рис. 8).Рис. 8

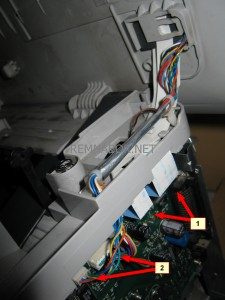

 Далее выймем два шлейфа и два разъема (Рис. 9)  после чего  поставив  блок сканера  под  90°, снимаем и откладываем в сторону.Рис. 9

 Снимаем верхнюю крышку закрывающую картридж, освободив крепления, которые при сборке не забываем вставить на место  (Рис. 10). Рис. 10

 Снимем переднюю крышку , сняв с защелок (Рис. 11).Рис. 11

Теперь отвинчиваем шесть винтов (Рис. 12)  и снимаем крышку  и  добираемся  до печки.Рис. 12

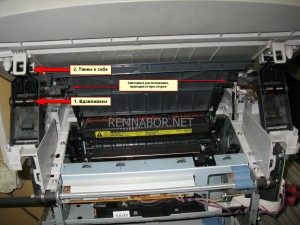

Откручиваем винты, аккуратно отключаем и вынимаем   провода (при сборке плотно укладываем иначе они могут мешать закрытию задней крышки) и снимаем печь движениями вверх (Рис. 13).Рис. 13

Снимем защитный кожух печки: откручиваем два винта и с другой стороны чуть оттянем и снимаем кожух с двух защелок.

С обеих сторон снимаем пружины и прижимы (Рис. 14) и главное запоминаем, как они расположены,  и не  путаем правый с левым.Рис. 14

На (Рис. 15) также изображен прижимной резиновый вал с тефлоновым покрытием, которому также необходимо уделить немного внимания. Осматриваем вал, на наличие повреждений тефлонового слоя,  таких как глубоких царапин, разрывов, порезов др. дефектов,  в случае их обнаружения  меняем вал,  если там налип тонер, то его можно смыть ацетоном. Также осматриваем бушенги, в которые вставляется резиновый вал, не должно быть стружки или износа.   Рис. 15

Теперь мы добрались до того самого места, к которому стремились… к керамическому термоэлементу с термопленкой .  Снимаем направляющие  для термопленки и стягиваем поврежденную термопленку  (Рис. 16) , счищаем  смоченной в ацетоне тряпочкой весь припекшийся к термоэлементу тонер и старую термосмазку (Рис. 17), но без фанатизма (попадание ацетона на пластиковую поверхность может немного ее повредить). Поверхность термоэлемента должна быть без царапин, иначе возможен быстрый износ термопленки.Рис. 16

 Рис. 17

На очищенный термоэлемент по всей поверхности намажем термостойкую смазку толщиной примерно 0,5 мм., если намажете лишнее, ничего страшного, она выдавится, также немного мажем и на направляющие термопленки. Я  использовал  смазку  в шприце 35 гр.  ZH250-35  (-30 +250 °C)  есть  также  хорошие  смазки  SILICONE GREASE G- 501 и HTG50T. Рис. 18

Далее на смазанный термоэлемент аккуратно одеваем термопленку и следим, что бы она нигде не зацепилась и черная полоска на термопленке была со стороны шестеренки резинового вала. Ставим направляющие термопленки, белую защелку с контактами, собираем печь и далее вспоминаем, как разбирали и собираем наш аппарат. Проверить принтер можно сделав несколько ксерокопий,  даже если еще не поставили боковые крышки (Рис. 5) но уже подсоединили блок сканера (Рис. 6). Если проверили и все нормально печатает, собираем полностью и пользуемся с удовольствием 🙂

Все действия вы делаете на свой страх и риск, автор не несет никакой ответственности за возможный вред, нанесенный вашими же действиями.
