Для сегодняшнего обзора мы выбрали один из самых продаваемых компьютерных корпусов на нашем рынке, который особенно впечатлит вас своим стильным, чистым, современным дизайном с оттенком роскоши. По цене от 800 до 900 крон мы можем приобрести шкаф T3 от чешского бренда Evolveo, который, безусловно, будет интересным выбором, особенно для игровых установок низкого и среднего уровня.
Комплектующие желательно изначально установить в демонтированный каркас шкафа. С одной стороны, шлейфы от выключателей и разъемов передней панели не будут путаться под руками в пространстве внутри шкафа, и тогда мы сможем лучше обращаться с разобранным каркасом.

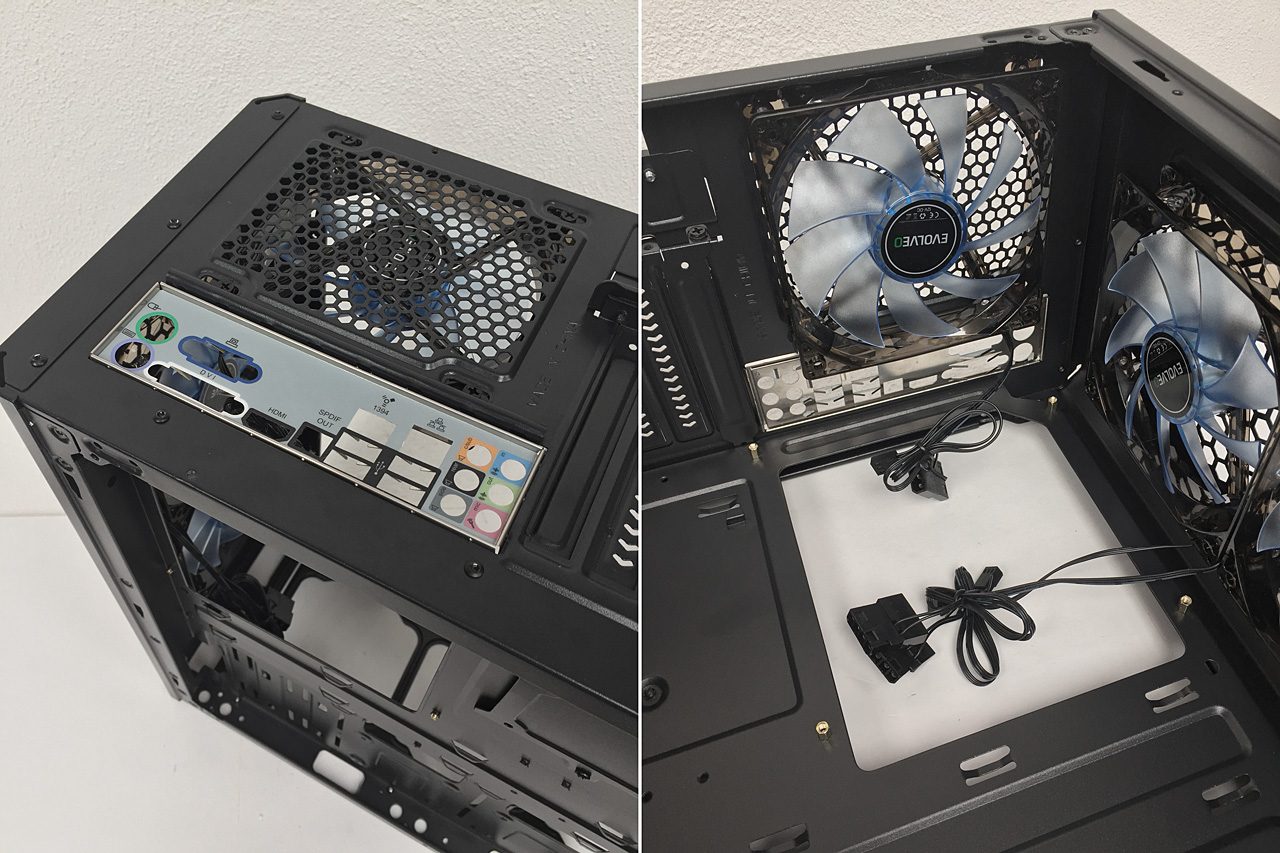

Например, мы начинаем сборку, вставляя металлическую наклейку панели ввода-вывода в отверстие на задней стенке корпуса. Отверстие довольно плотное, поэтому потребовалось немного больше усилий, чтобы бирка защелкнулась. Эта операция также несколько осложняется ограниченным доступом из-за близкого расположения вентилятора.
Для того, чтобы продолжить установку материнской платы, нам нужно распутать шлейфы от вентиляторов, а затем перекинуть их через края корпуса. В противном случае их связки будут привязаны к нам в пространстве под материнской платой.
С завода в корпусе установлены шесть наиболее часто используемых проставок, которых будет достаточно для выбранной более узкой платы Gigabyte. В случае установки более широкой материнской платы (полный формат ATX) необходимо будет добавить оставшуюся тройку контактов в самый внутренний ряд. Для того, чтобы подкрутить шестигранные проставки отверткой, нам понадобится переходник под крестовую отвертку (гайку). Однако мы не можем найти его в аксессуарах шкафа, поэтому нам придется использовать плоскогубцы.

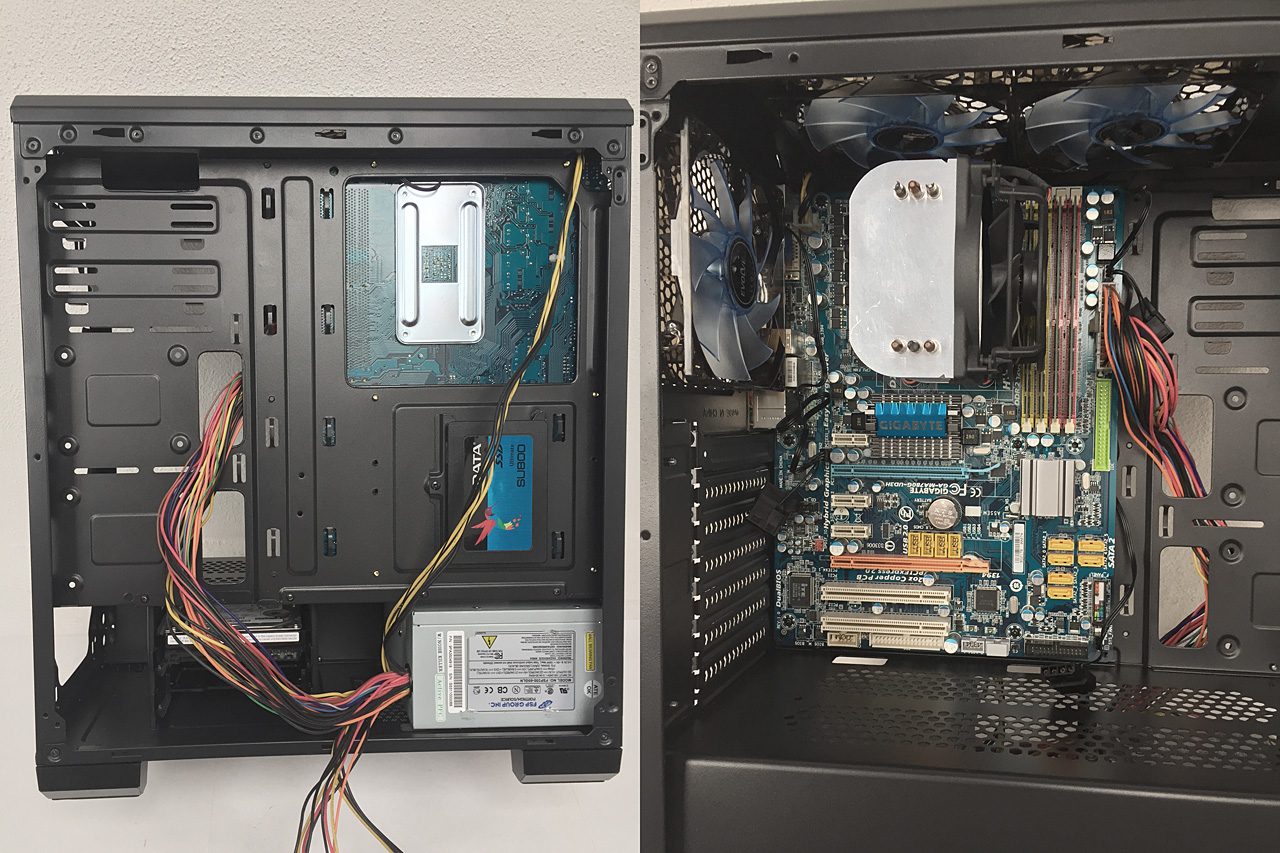

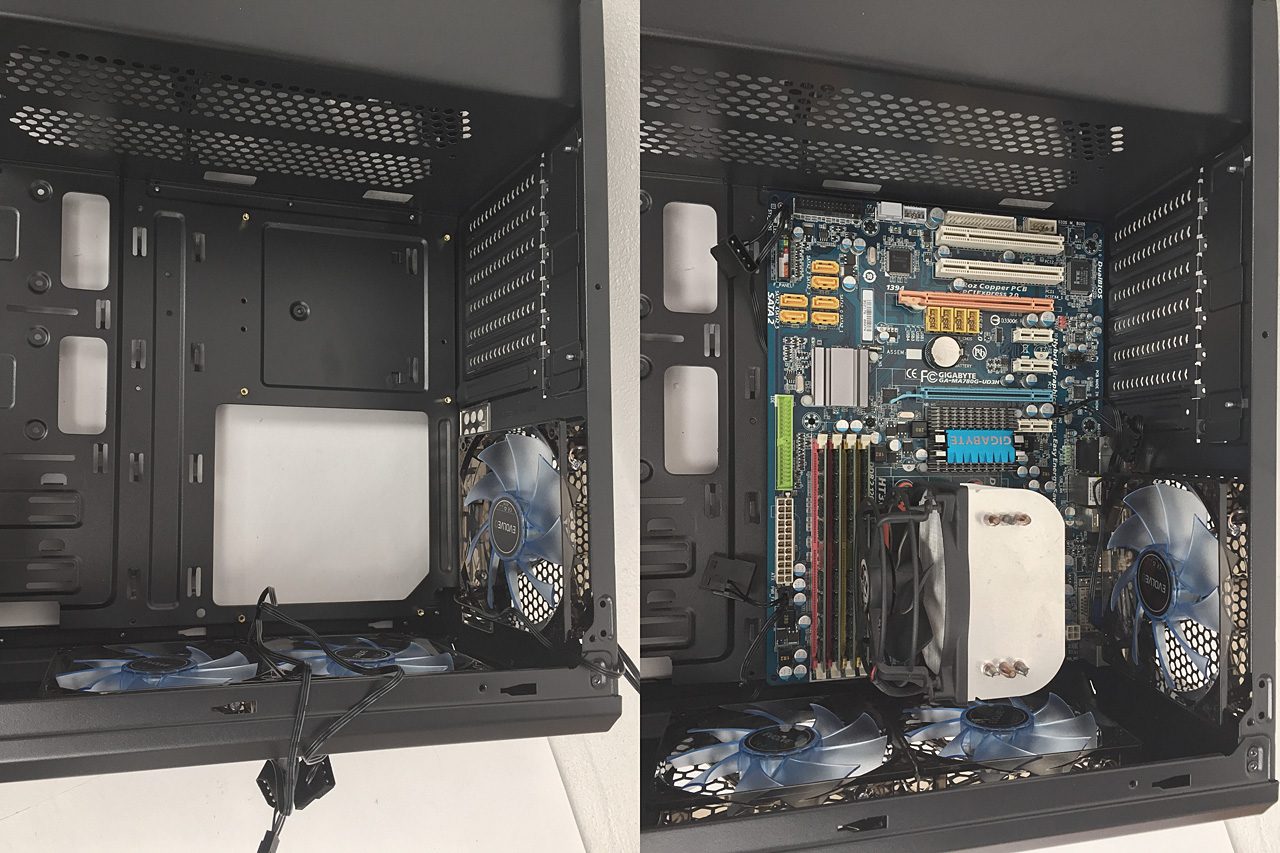

Перед тем, как закрепить опорную плиту в шкафу, желательно установить на нее все компоненты, которые не будут мешать нам получить доступ к крепежным винтам. Конечно, можно установить процессор, модули памяти и, возможно, даже процессорный кулер, если он не слишком велик. Отверстия для прокладок точно расположены на корпусе Evolveo T3, поэтому привинчивание опорной плиты прошло совершенно без проблем. На картинке выше видно, что материнская плата Gigabyte аномально уже.
На этом этапе также рекомендуется подключить 3-контактные разъемы корпусных вентиляторов к системным разъемам материнской платы. Поэтому я подключил верхние вентиляторы к разъему SYS_FAN1 в нижнем переднем углу материнской платы и к разъему PWR_FAN рядом с 24-контактным разъемом ATX. Для заднего вентилятора разъем SYS_FAN2 оставлен посередине заднего края платы. К сожалению, альтернативные разъемы Molex для вентиляторов спрятать некуда, да и эстетическое впечатление от установленных компонентов они немного портят.

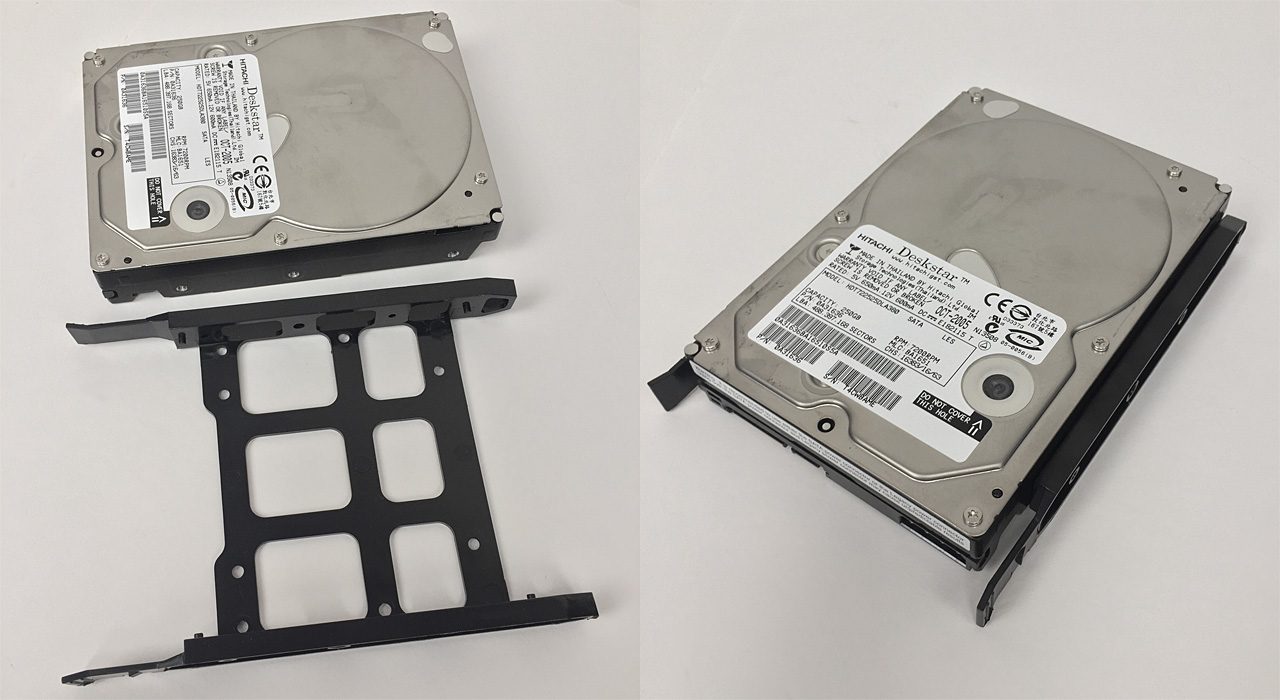

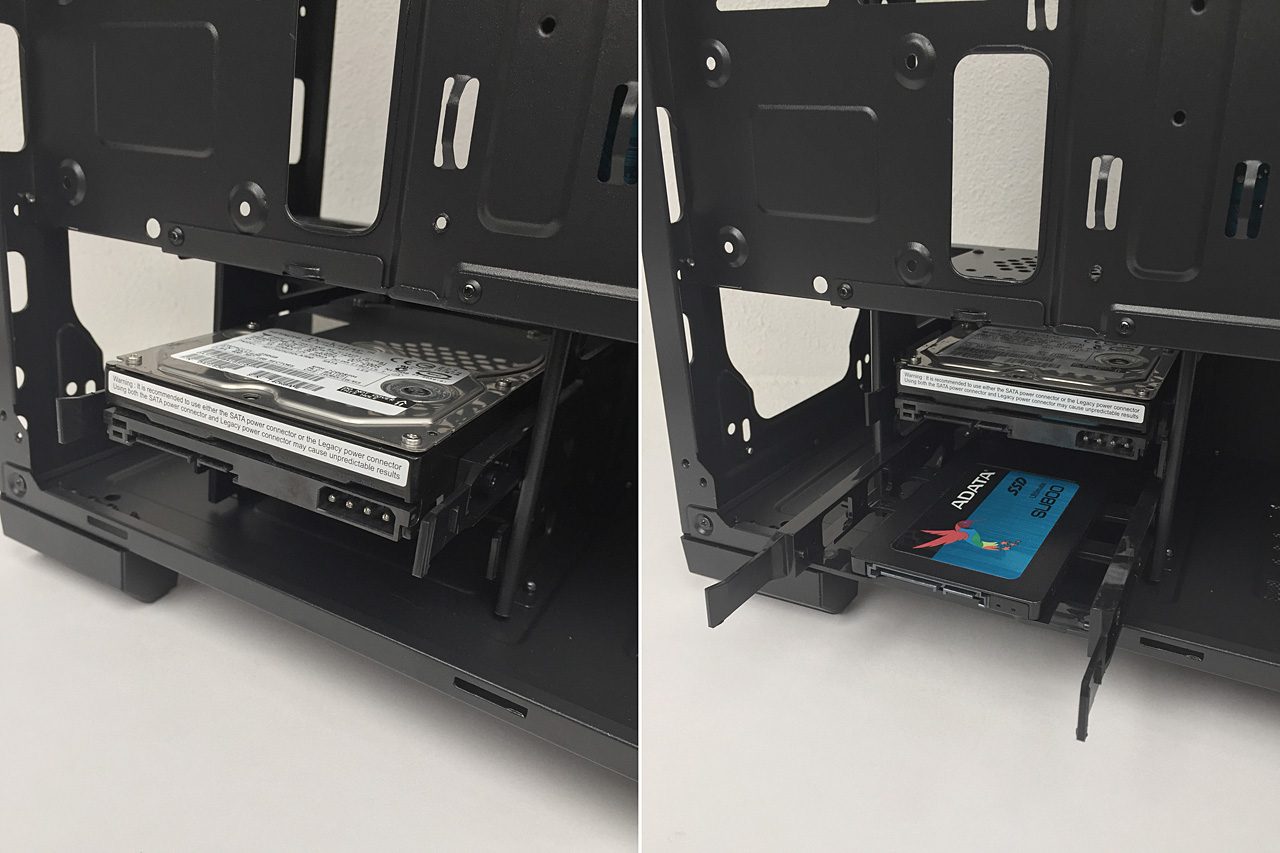

На следующем шаге монтируем диски. Мы можем начать, например, с 3,5-дюймового жесткого диска, который находит свое место в корзине для диска в туннеле в нижней части корпуса. ввинчивается в лоток (хотя отверстия в лотке это позволяют), но он просто защелкивается четырьмя штифтами, которые находятся на местах отверстий под винты в диске.Диск крепко зажимается в лотке без люфта. С одной стороны, это хорошо, но позже выясняется, что в итоге это не идеальное решение.
Лоток для диска скользит в корзину с определенным сопротивлением, что указывает на отсутствие люфта даже между лотком и корзиной для диска. Когда мы понимаем, что здесь не используется гибкий материал для гашения каких-либо внутренних колебаний диска, а все полностью закреплено в шасси корпуса, мы уже можем заподозрить грядущую проблему. Да, если мы используем высокоскоростной диск, производящий вибрации, они легко передаются на корпус корпуса и резонируют. К сожалению, это подтвердилось и позже.
В ящиках также есть отверстия для ввинчивания 2,5-дюймовых дисков. Сюда можно установить системный SSD-диск. Разъемы установленных дисков направлены наружу из корпуса, поэтому к ним очень легко получить доступ.
Также есть две позиции для SSD-дисков на задней части перегородки под материнской платой над корзиной с дисками. Направление выступов затрудняет нам установку дисков во внутреннем пространстве рядом с опорной плитой. Производитель не предусмотрел такую возможность, поэтому нам пришлось бы помочь себе, купив специальные более длинные винты, в идеале с какими-то проставками.

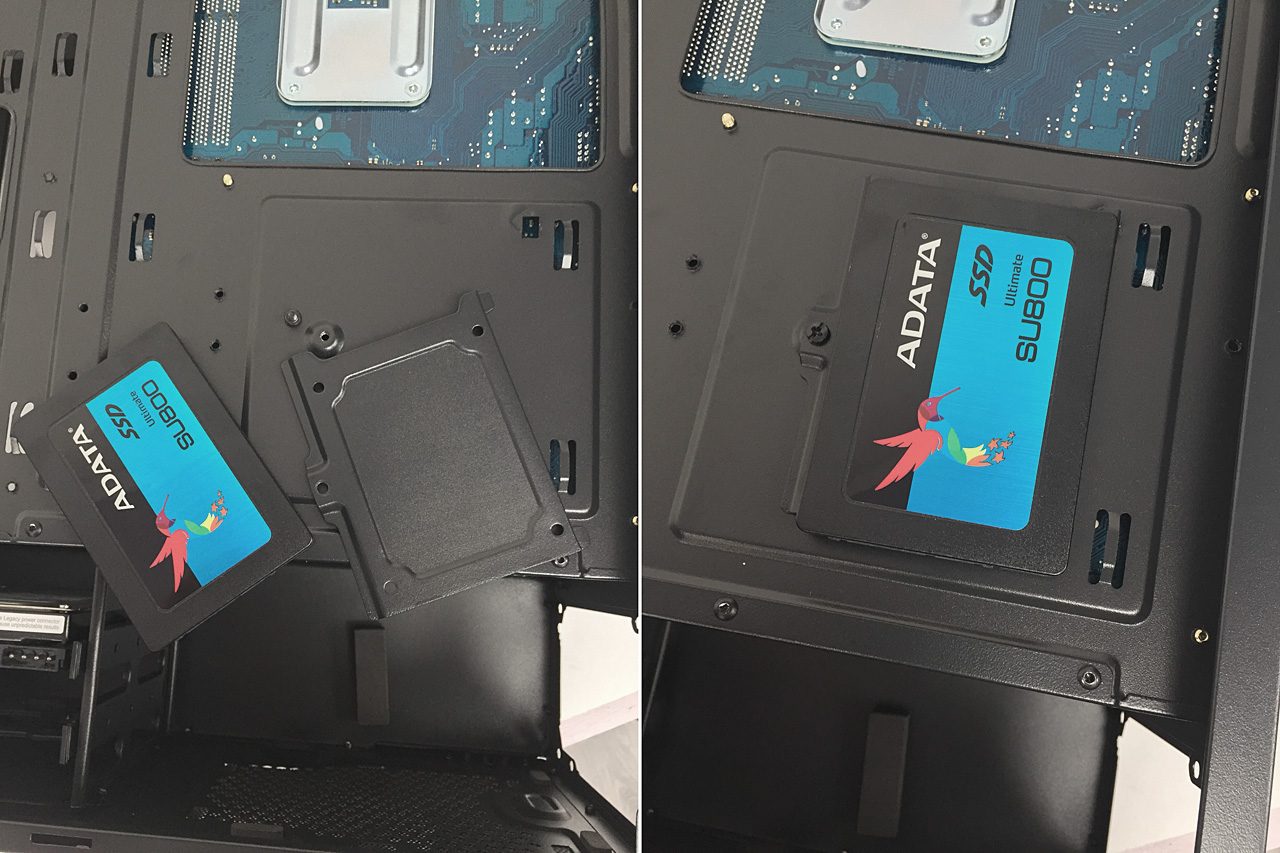

В итоге воспользуемся последним вариантом крепления SSD диска, который представляет собой специальный держатель на задней части перегородки под материнской платой в пространстве над источником питания. Ослабив один винт, можно снять держатель листового металла. Вкрутив SSD-диск, снова прикрепляем его обратно тем же винтом.

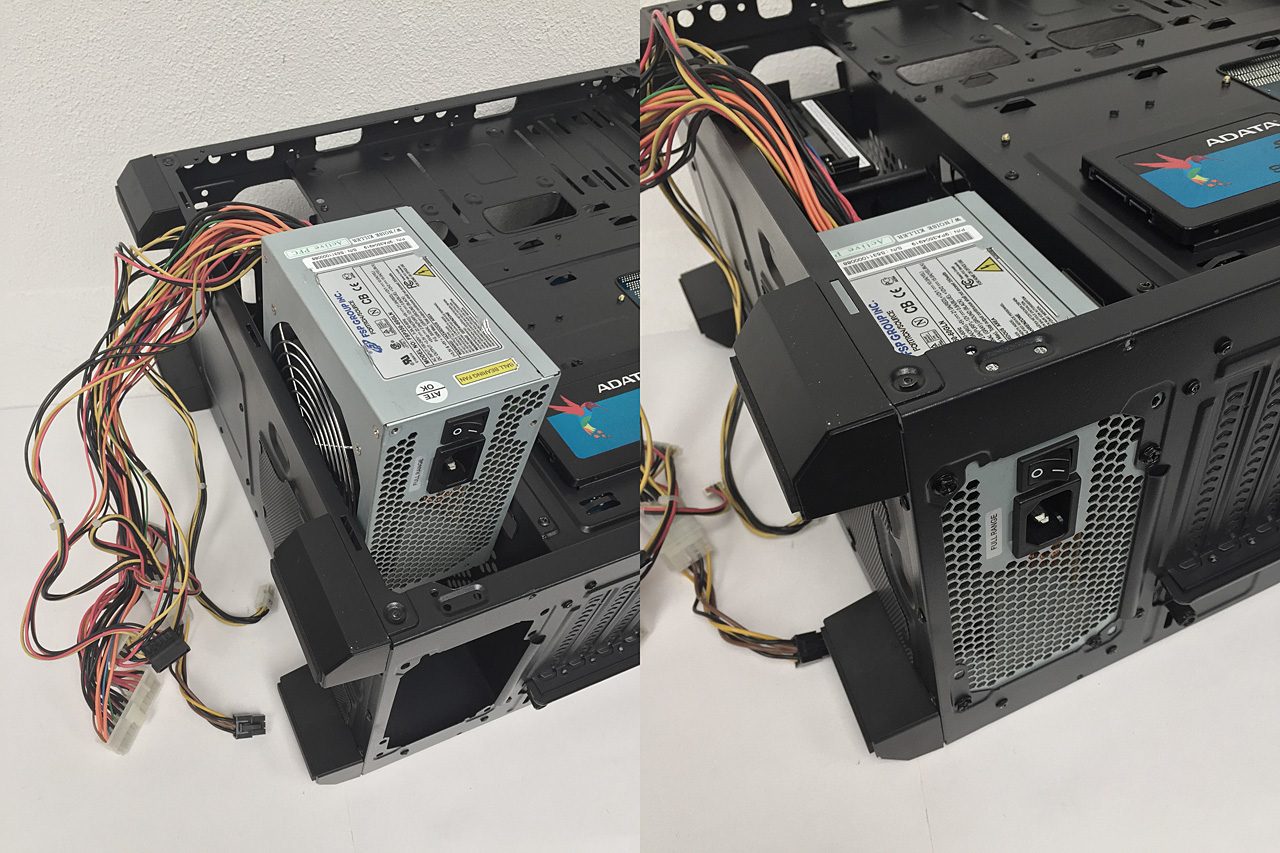

Следующим шагом будет установка блока питания. Его можно вставить только сбоку в туннель в нижней части шкафа. Выбранный источник является более старой концепцией, поэтому мы будем работать с клубком плотно соединенных несгибаемых кабелей. Расположение отверстий в задней стенке позволяет монтировать блок питания исключительно вентилятором вниз в сторону всасывающего отверстия в нижней части корпуса. С установкой источника питания не возникло проблем, он правильно сидел на пенопластовых прокладках, а винты легко вкручивались.

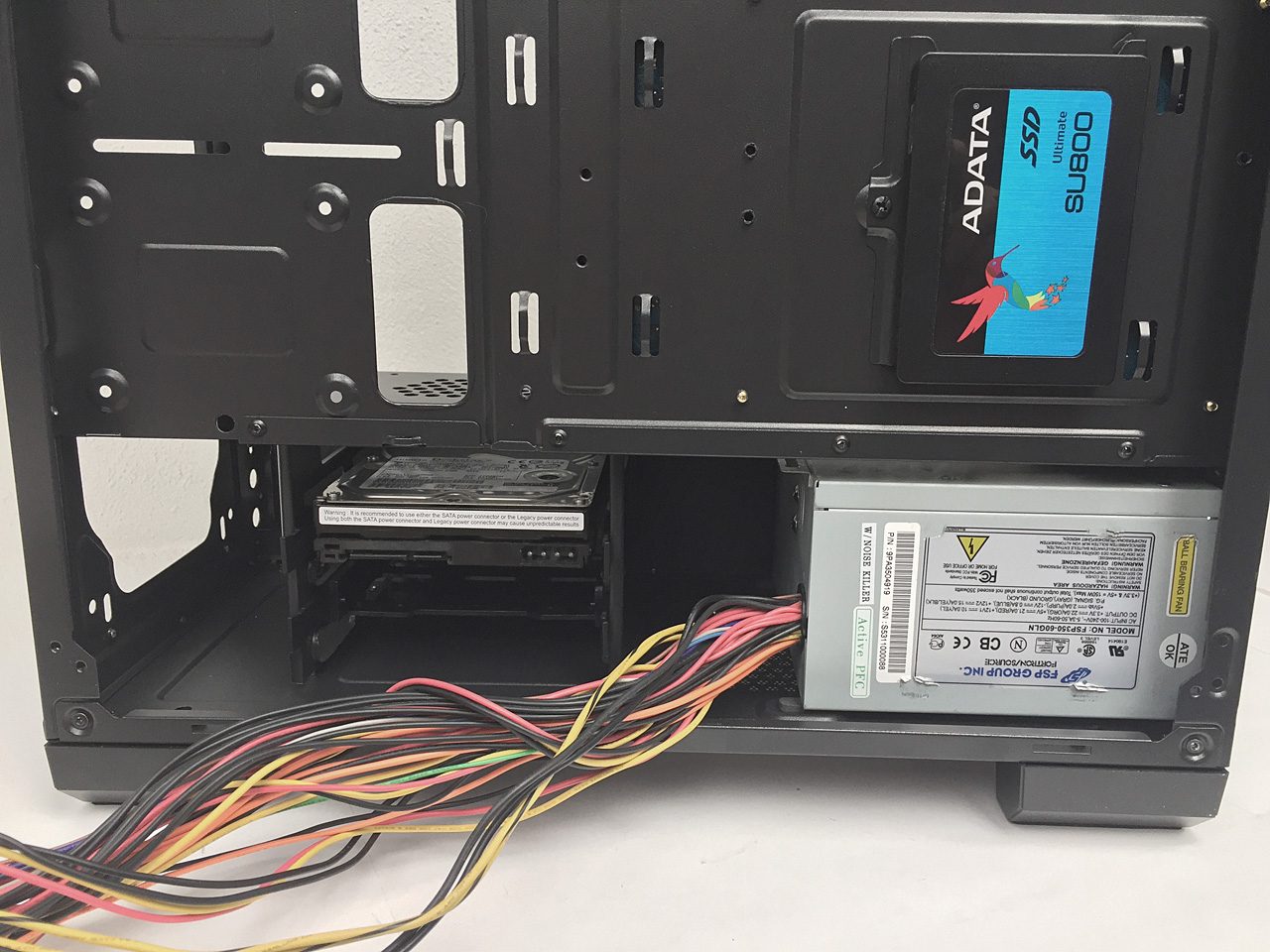

В нашем случае использовался относительно короткий блок питания, поэтому места между ним и корзиной с дисками достаточно для уборки лишних кабелей. Теперь мы разберем кабели и продолжим их подключение.

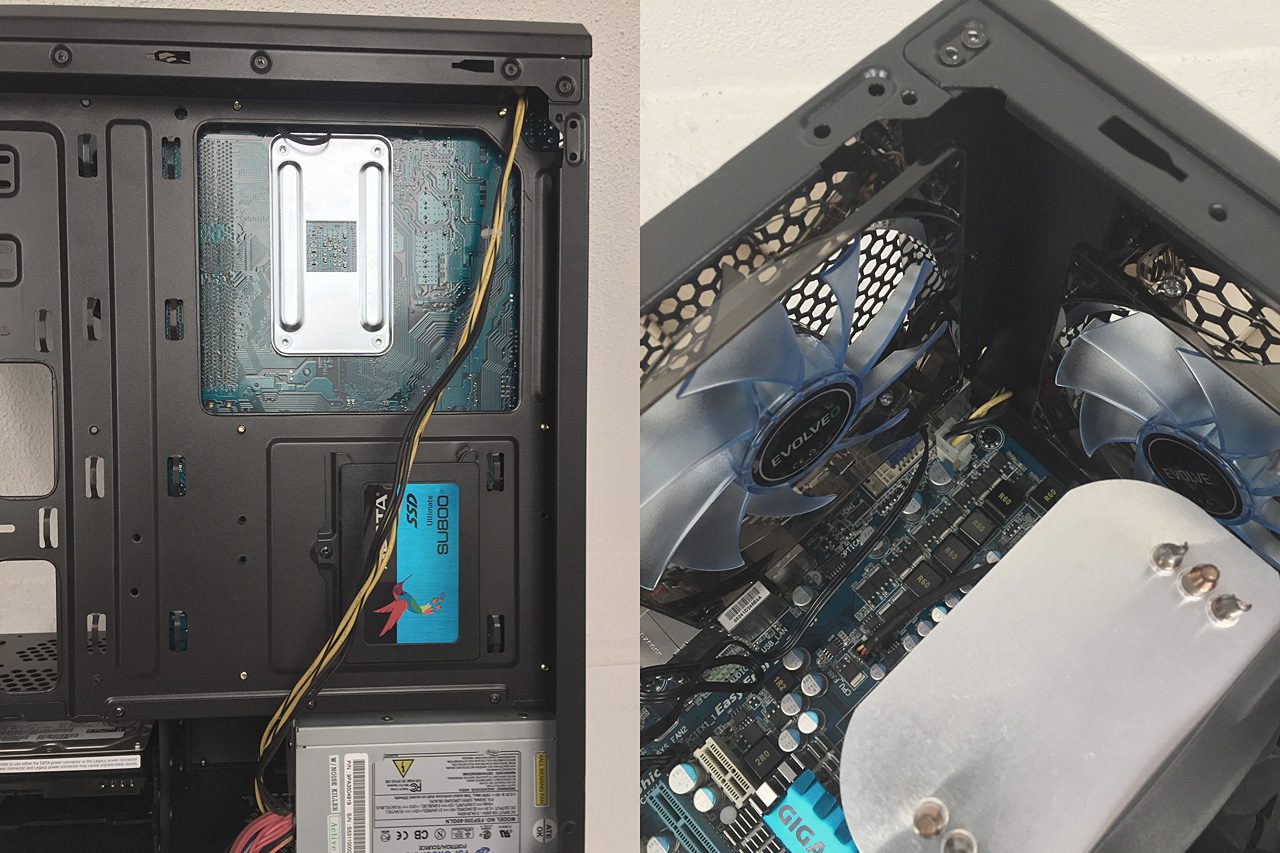

Провод блока питания 4-контактный ATX 12V пропускаем через отверстие в верхнем заднем углу корпуса, там, где с другой стороны находится соответствующий разъем материнской платы. Вставить кабель в разъем — задача для тонкой руки с длинными пальцами в тесном пространстве между вентиляторами и процессорным кулером. В случае использования более крупного процессорного кулера нам придется не забыть подключить этот разъем перед прикручиванием материнской платы или перед установкой кулера.
Следующим подключаемым кабелем будет 24-контактный ATX, который мы пропустим через ближайшее отверстие у разъема материнской платы.

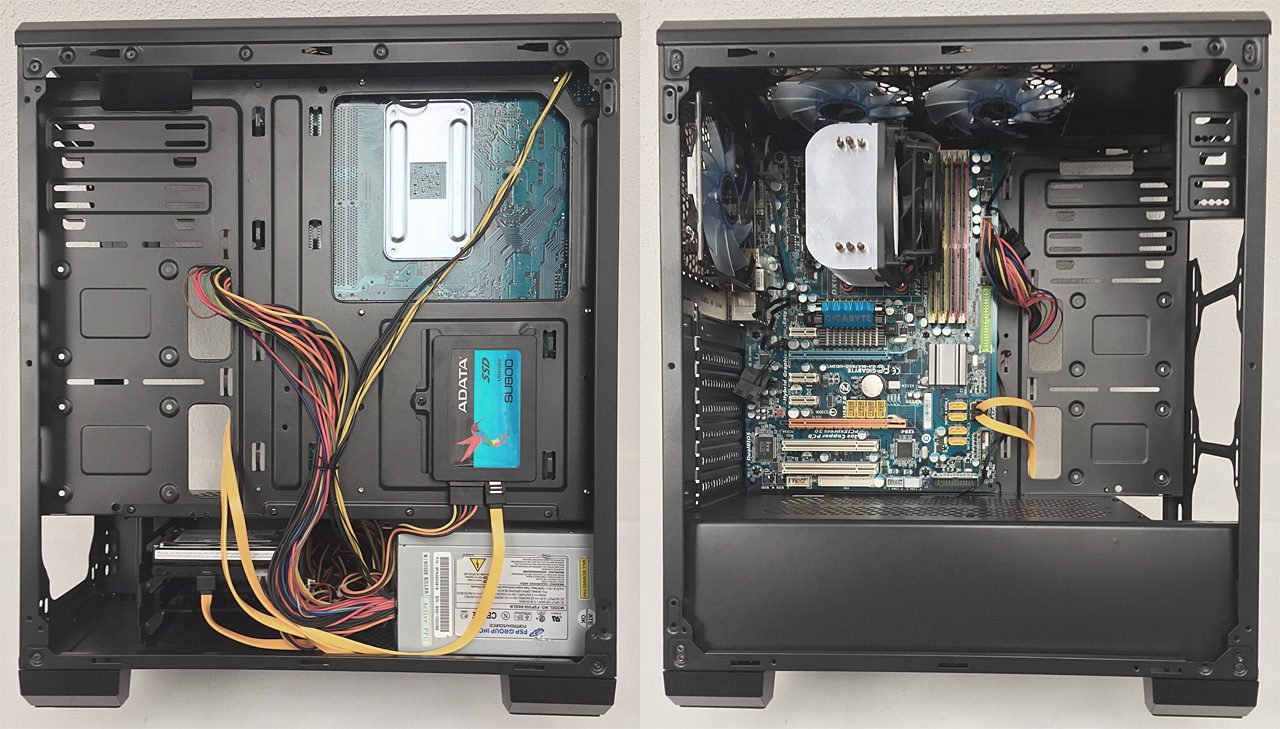

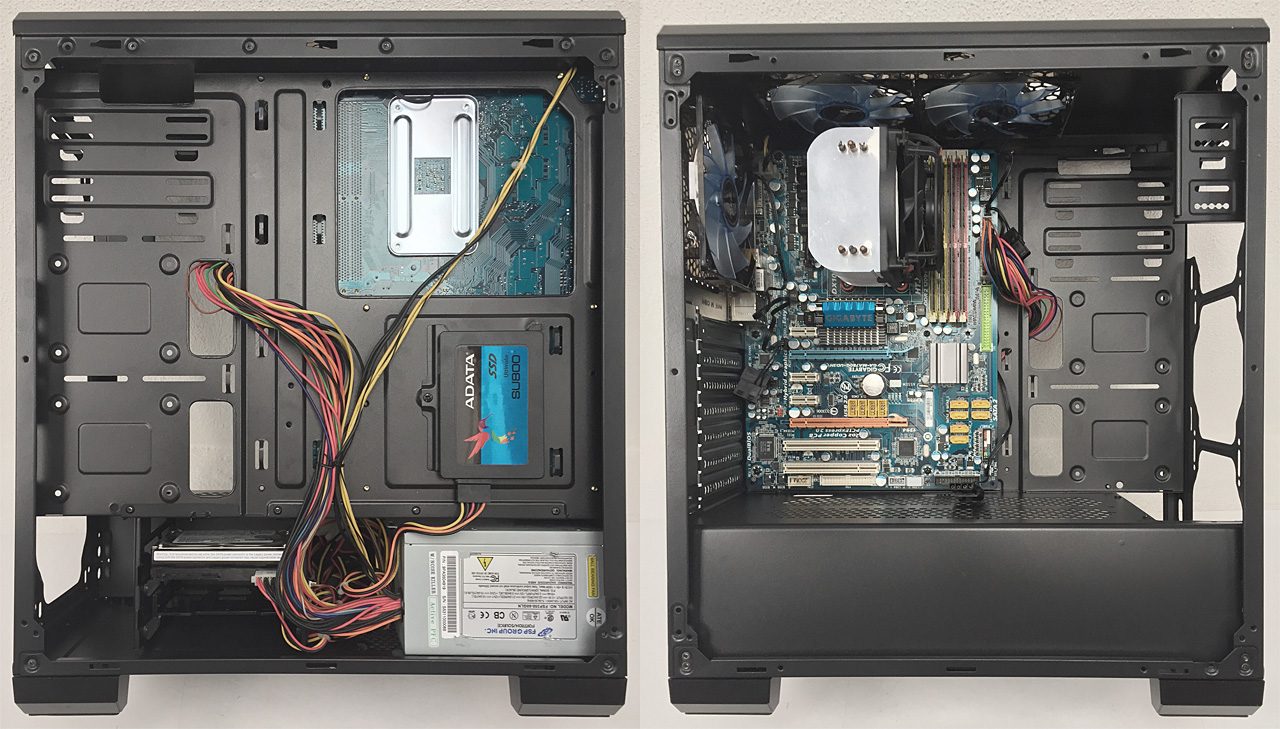

Далее подключаем кабели питания накопителя и убираем излишки в пространство за блоком питания. Мы можем выиграть, связав кабели в более аккуратные формы, для чего достаточно запрессованных петель на задней части перегородки под материнской платой. Так как я буду снова разбирать компоненты после завершения обзора, я использовал только символическое крепление кабелей в одном месте.
Остается только подключить кабели данных SATA между материнской платой и дисками. Вам может быть интересно, где у нас видеокарта. На этот раз мы его использовать не будем, так как для его установки пришлось бы выламывать соответствующую заглушку в задней стенке шкафа. Мы будем возвращать тумбу в магазин после проверки, поэтому я не счел такое вмешательство уместным.
