Замена кулера на видеокарте NX8600GT

Обслуживание компьютера

Здравствуйте, недавно столкнулся с небольшой проблемкой…  Друг принес видеокарту  и попросил заменить на ней вентилятор, т.к. родной ветродув однажды остановился  и видеокарта стала похожа на печь. Я попытался его разобрать и смазать, но отклеив на обороте наклейку я не обнаружил ни вала ни стопорного кольца, а только лишь несъемную втопленную металлическую заглушку.  С верхней стороны под наклейкой MSI есть 3 маленькие отверстия в которые я залил немного смазки, да он начал крутиться намного лучше, но все же старую смазку так не уберешь, и он снова остановится.

Все бы ничего, но начав поиски такого же, либо аналогичного по параметрам и креплениям 55-мм внутреннего вентилятора, я столкнулся с отсутствием оного в продаже местных магазинов. конечно же я нашел такую модель на китайских сайтах за 10$, но ждать пришлось бы долго, а сделать необходимо было срочно. Пришлось применить альтернативный вариант — найти внешний вентилятор подходящий по размерам 60х60х25 ШхДхВ.

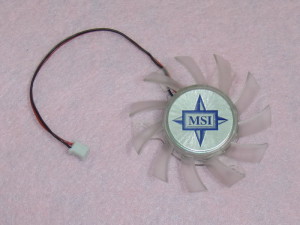

Оригинальный вентилятор выглядит так:

cooler55mm

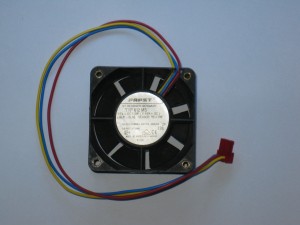

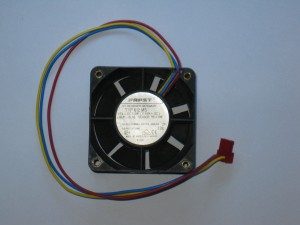

Новый вентилятор на подшипниках со скоростью вращения 4000 об/мин,  оказался не намного громче оригинального, что приятно удивило.

IMG_0417

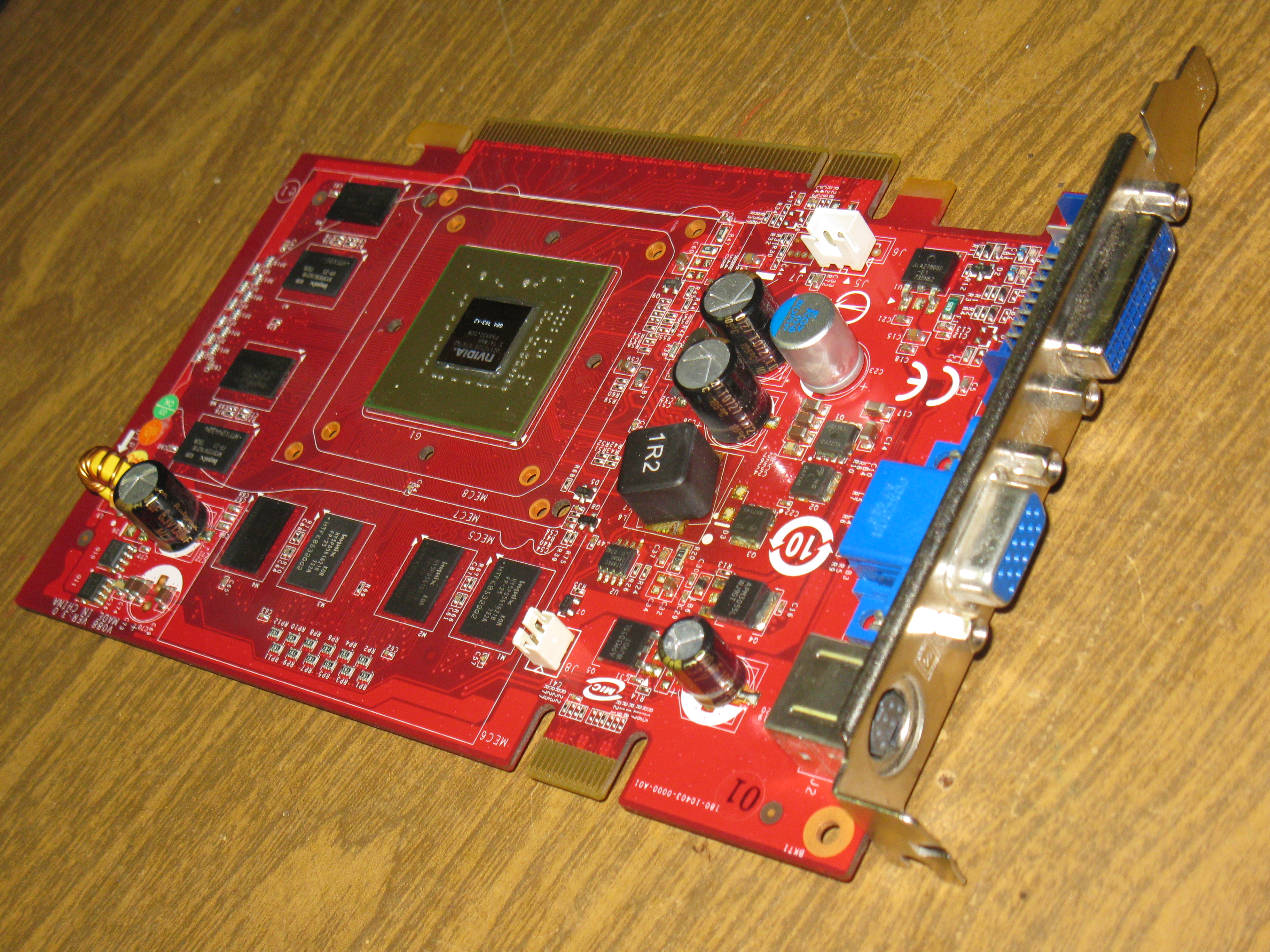

Для облегчения установки такого вентилятора и предотвращения повреждения графического процессора , снимем радиатор.

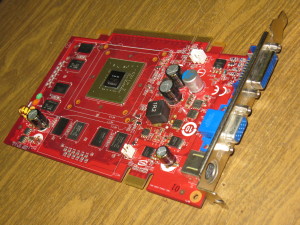

IMG_0245Заменяем термопасту на новую, т.к. в моем случае она оказалась тверда как камень.

Смачивается салфетка или мягкая тряпочка спиртом (не использовать  острые предметы, ацетон или растворители) и  смывается, в особых засохших случаях с применением небольшого усилия.

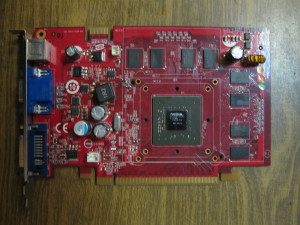

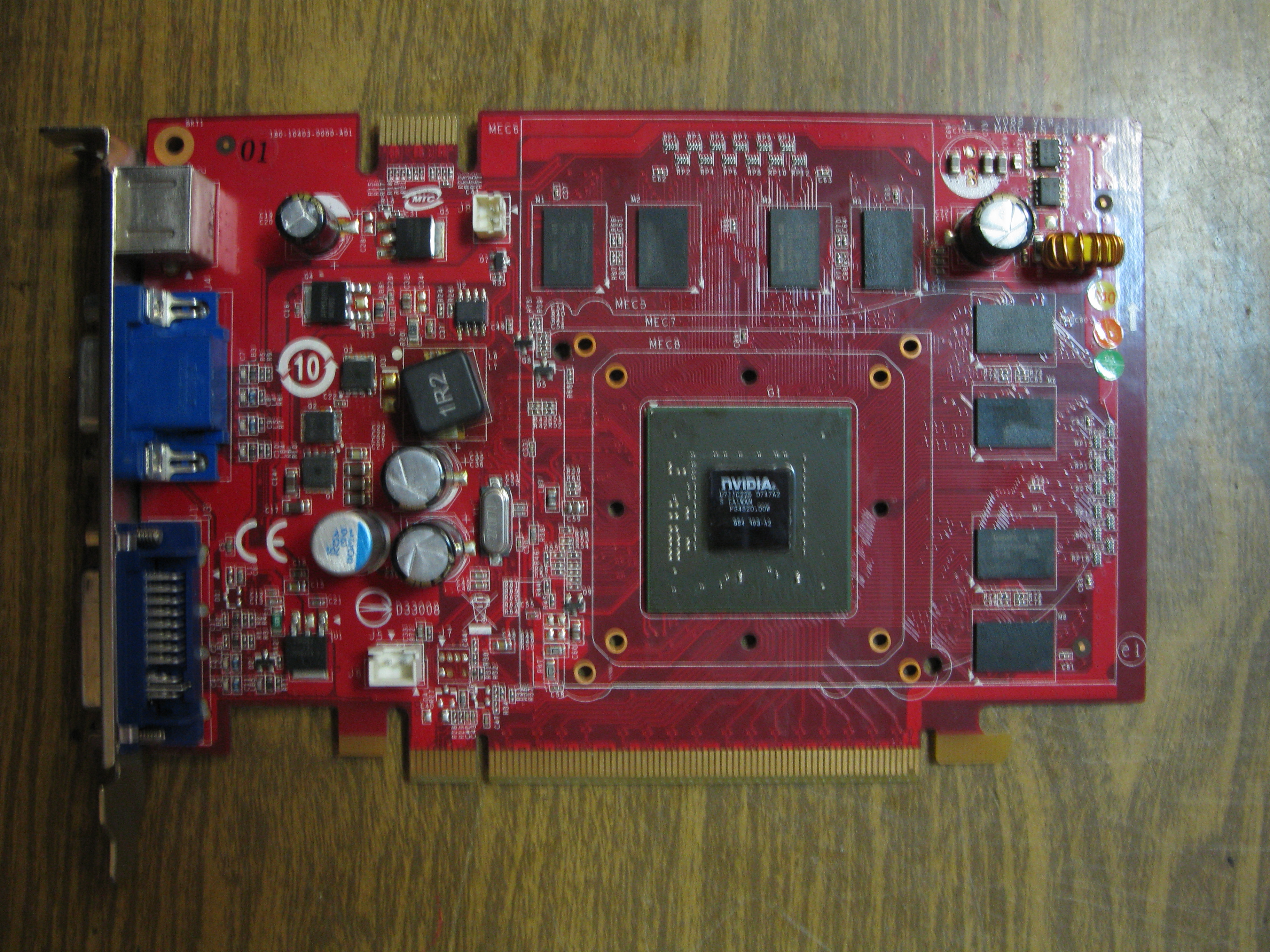

Новую пасту аккуратно наносим на чип равномерным тонким слоем.

IMG_0241

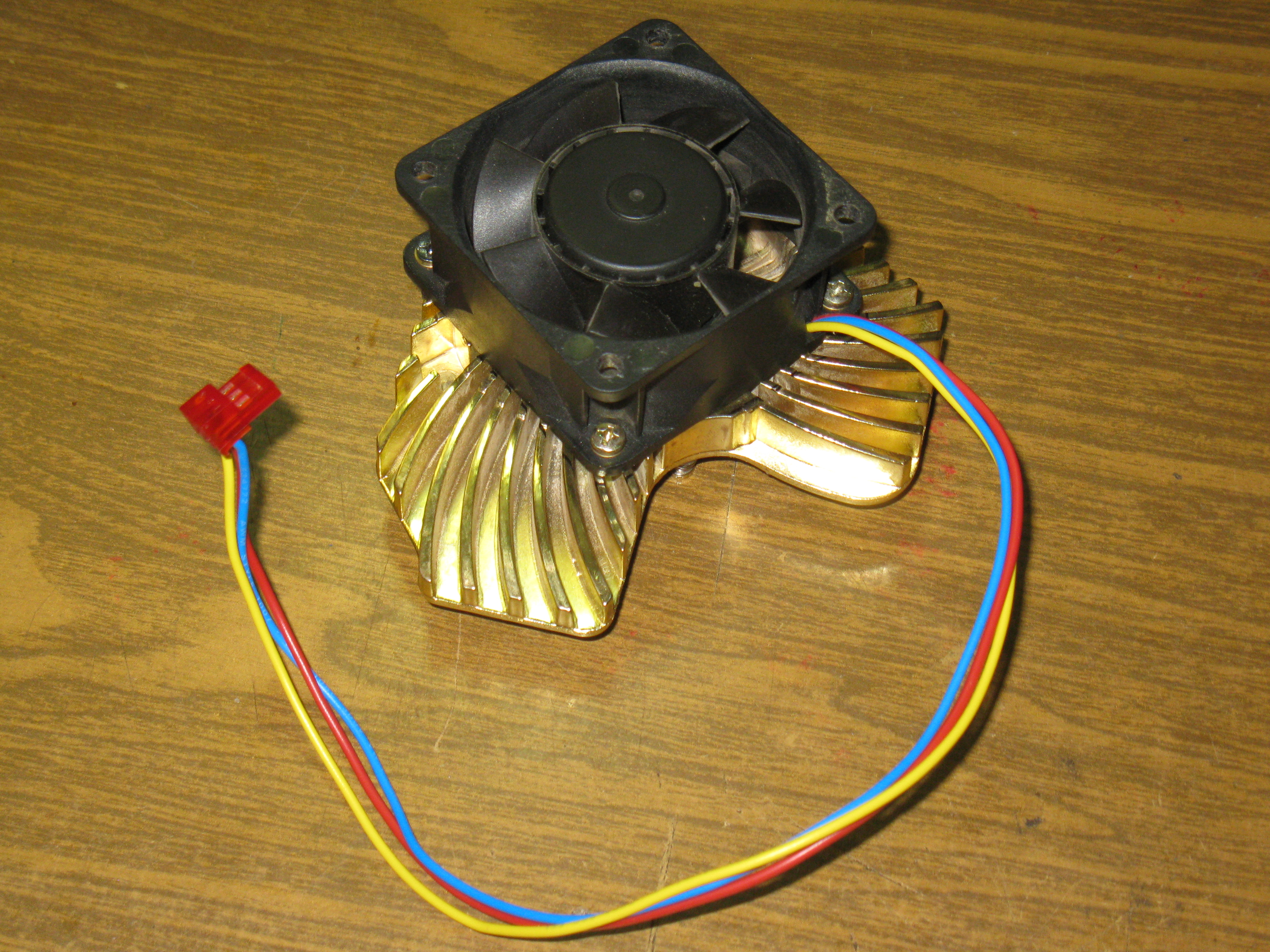

Возможность крепления инородного вентилятора зависит и от формы радиатора, в моем случае повертев и осмотрев его, я нашел точки соприкосновения. Удалось совместить отверстия вентилятора с подходящими ребрами радиатора, благодаря чему,  были прикручены все 4 самореза. Изначально при первом вкручивании необходимо приложить некоторое усилие для нарезания резьбы саморезом.

IMG_0244

Далее проводим сборку:

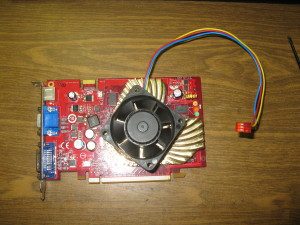

Устанавливаем радиатор на плату, прикручиваем четыре гайки, немного подтягивая по диагонали,  предотвращая перекос.

IMG_0246

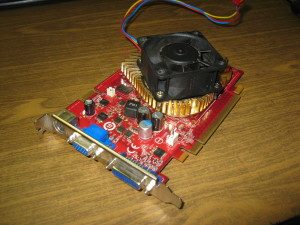

IMG_0247

Далее проверить правильность сборки и можно устанавливать в материнскую плату.

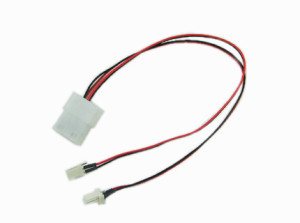

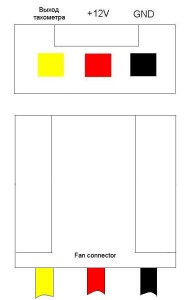

Обратите внимание на разъем питания, он отличается от оригинального вентилятора.  Новый вентилятор можно подключить к свободным разъемам  «Chassis fan» или «Power Fan» на материнской плате  или через переходник «4 pin molex  -> 3-pin fan»  к блоку питания.

$(KGrHqN,!hsFEEM4pyF0BRNHe)PZmw~~60_123 pin conn1

























Включаем и проверяем температуру графического процессора,  видеокарта должна работать как новая.

Также процесс замены вентилятора на видеокарте можно посмотреть на видео:
